Силами специалистов ООО «СЗМК» будет выполнен весь комплекс работ по подготовке камер к вводу в эксплуатацию: монтаж, ПНР, инструктаж персонала Заказчика, а также приёмо-сдаточные испытания.
Окрасочно-сушильные камеры «Novateck» предназначены для покраски и сушки деталей и элементов дизельных двигателей разных типоразмеров и назначения. Также в камерах предусмотрено выполнение вспомогательных операций: обезжиривание, защита поверхности (маскирование), протирка, и т.д.Все три окрасочно-сушильные камеры тупикового типа, внутрицехового расположения.

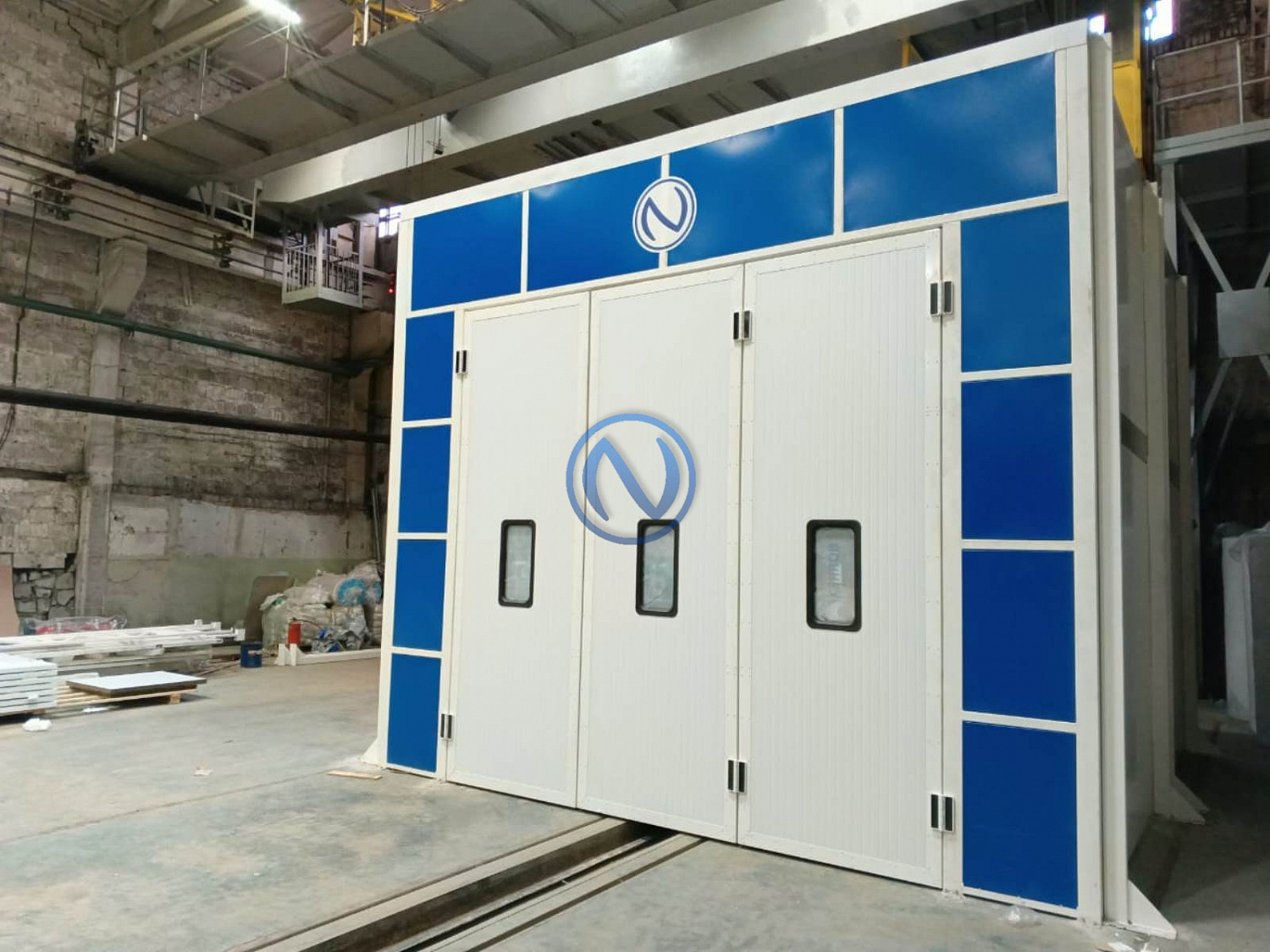

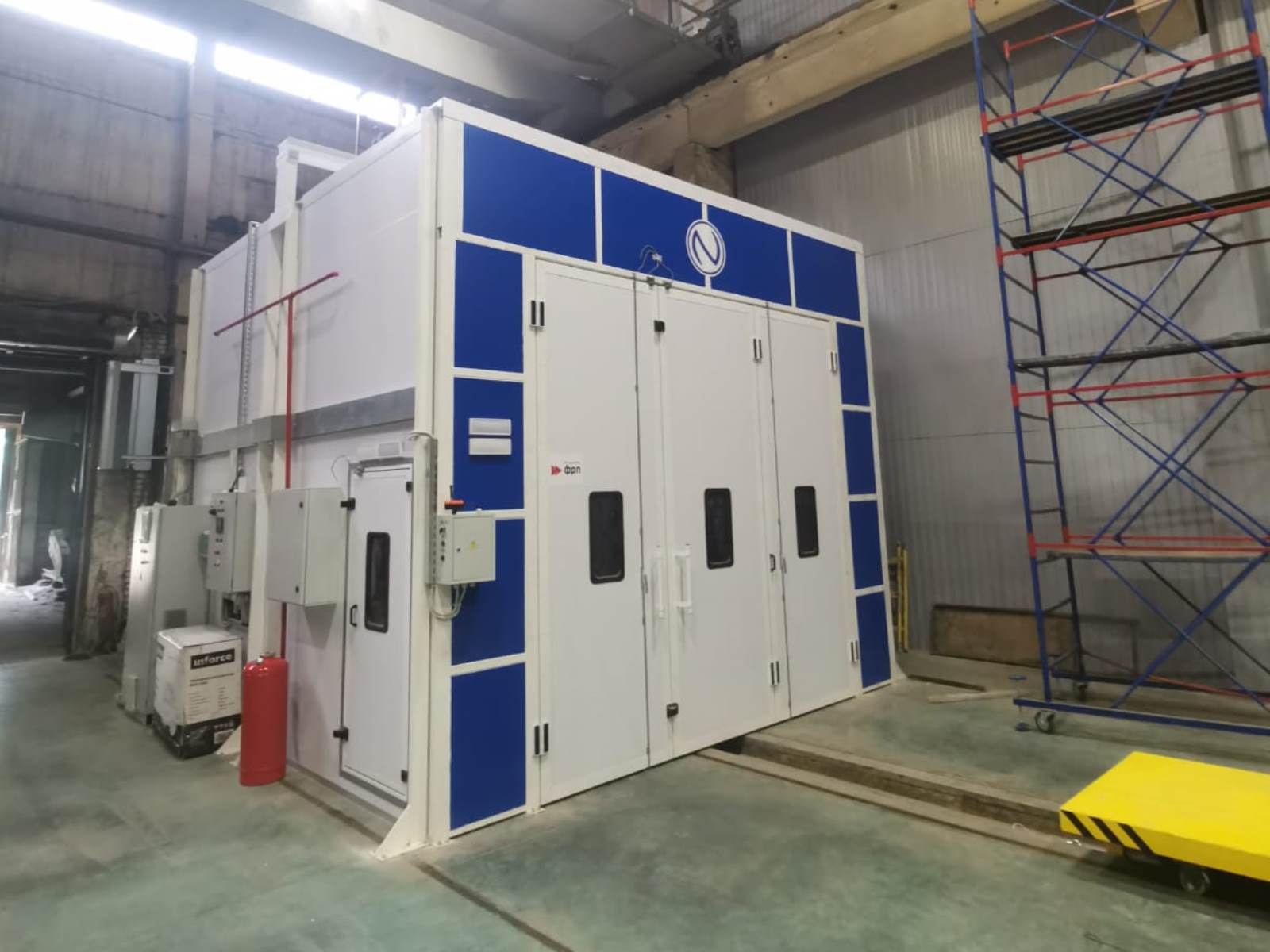

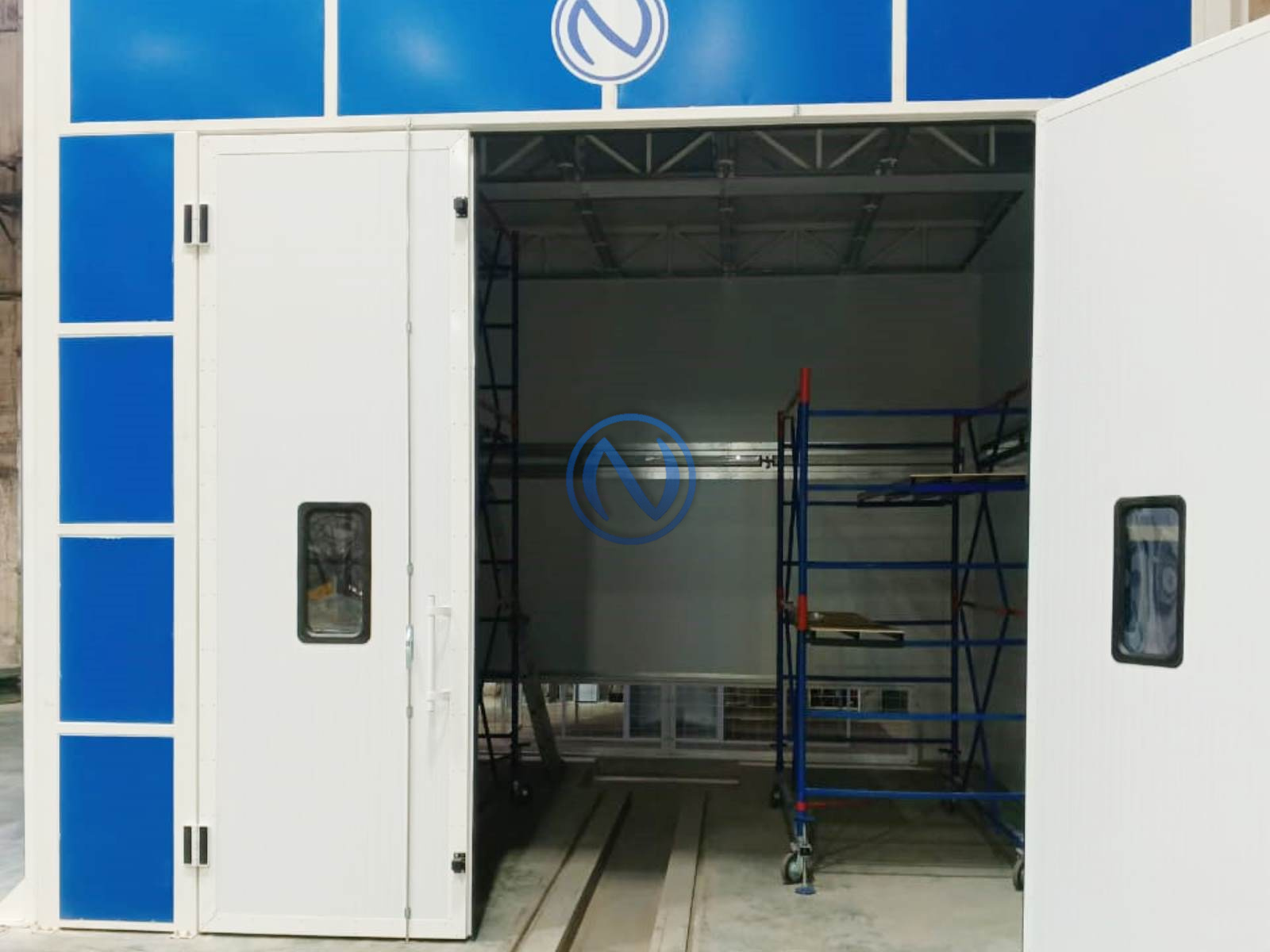

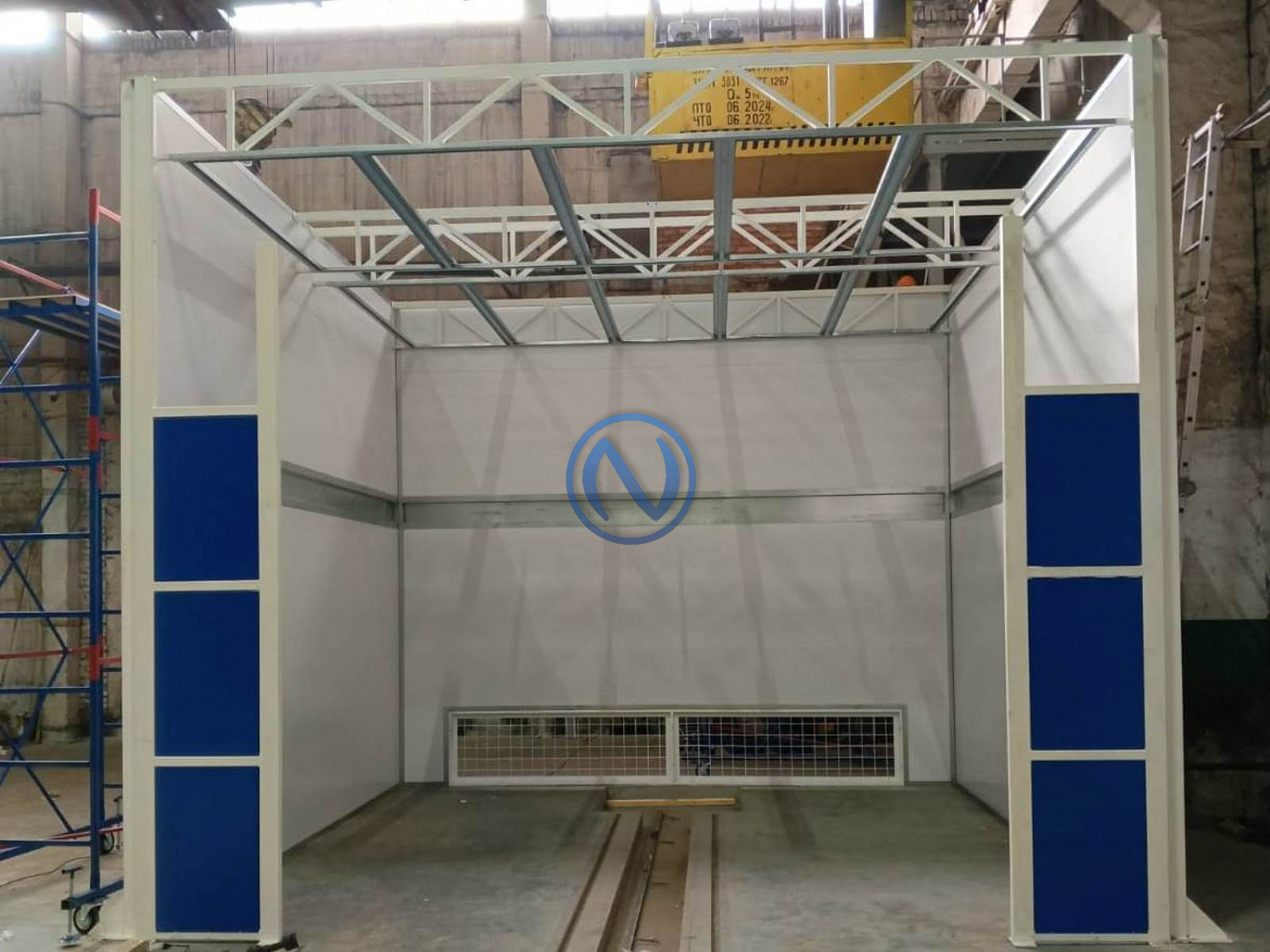

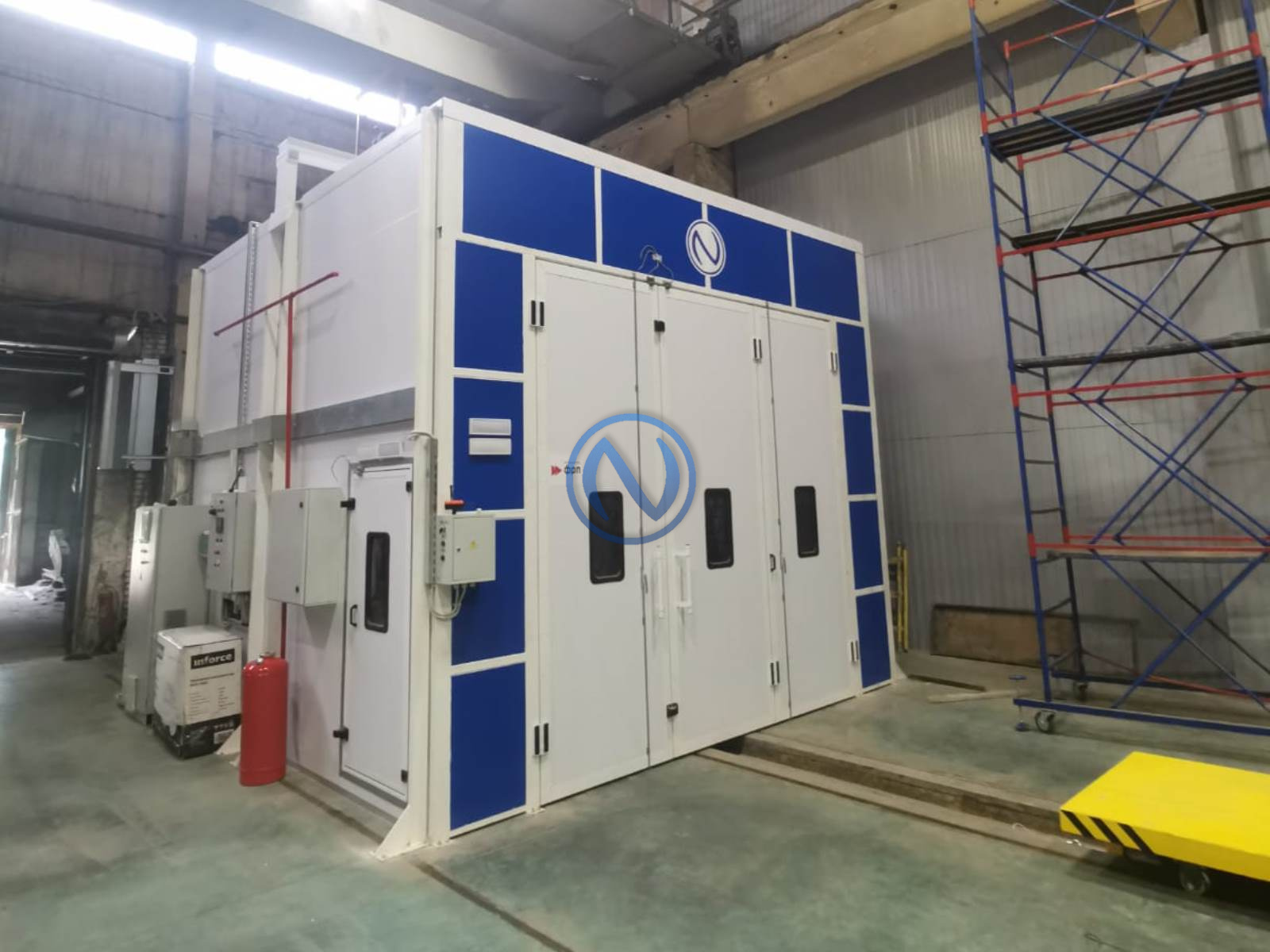

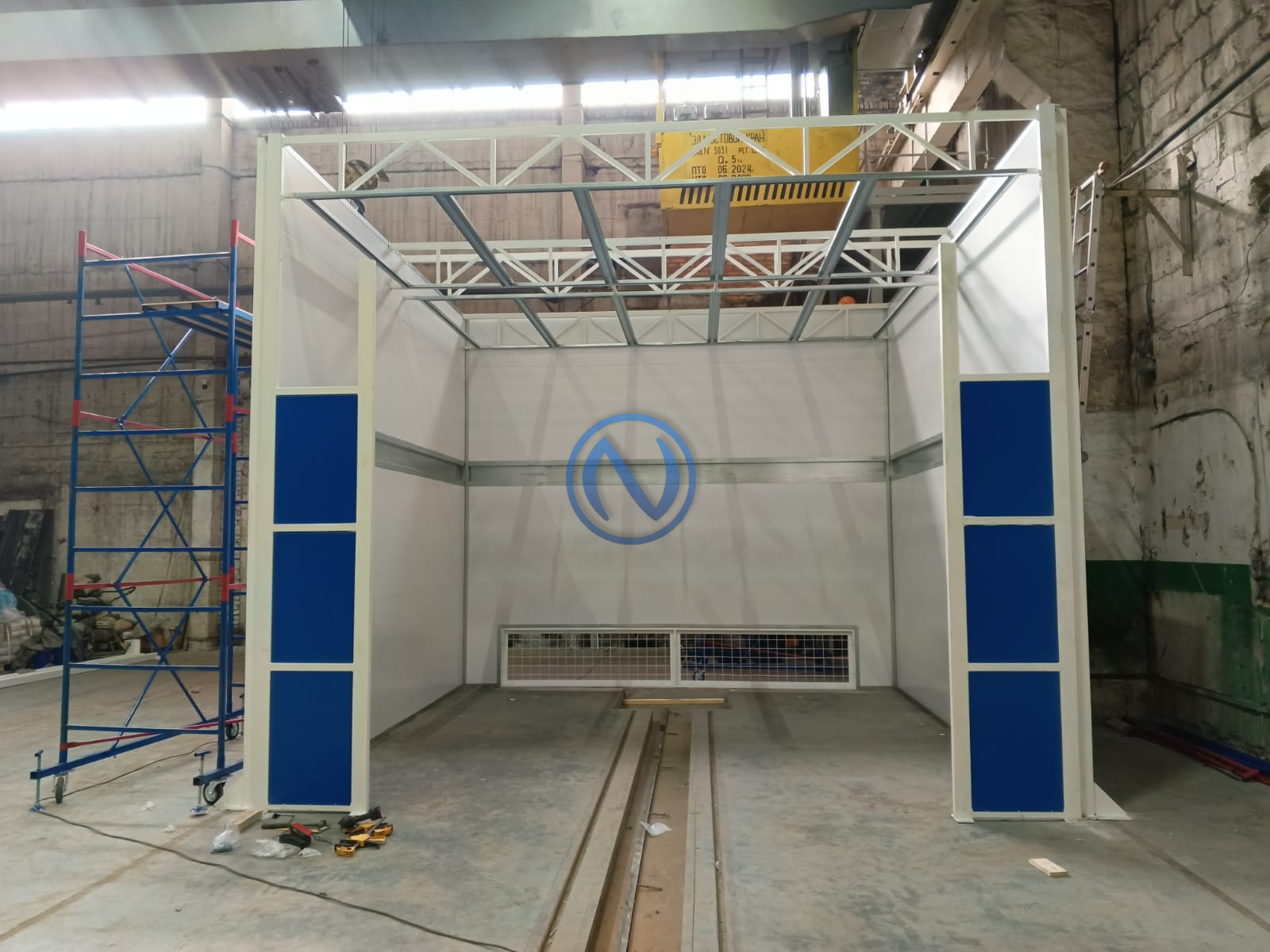

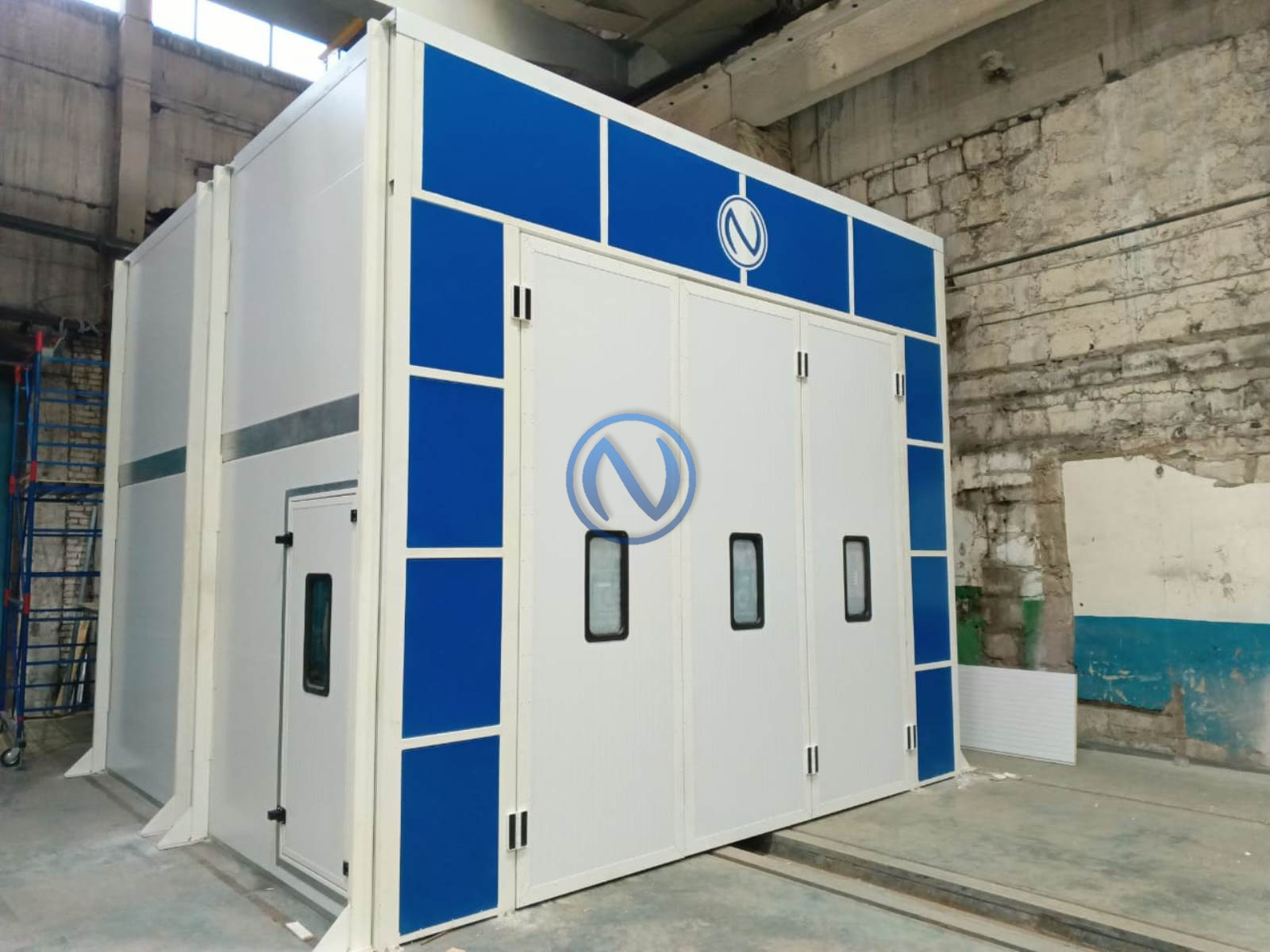

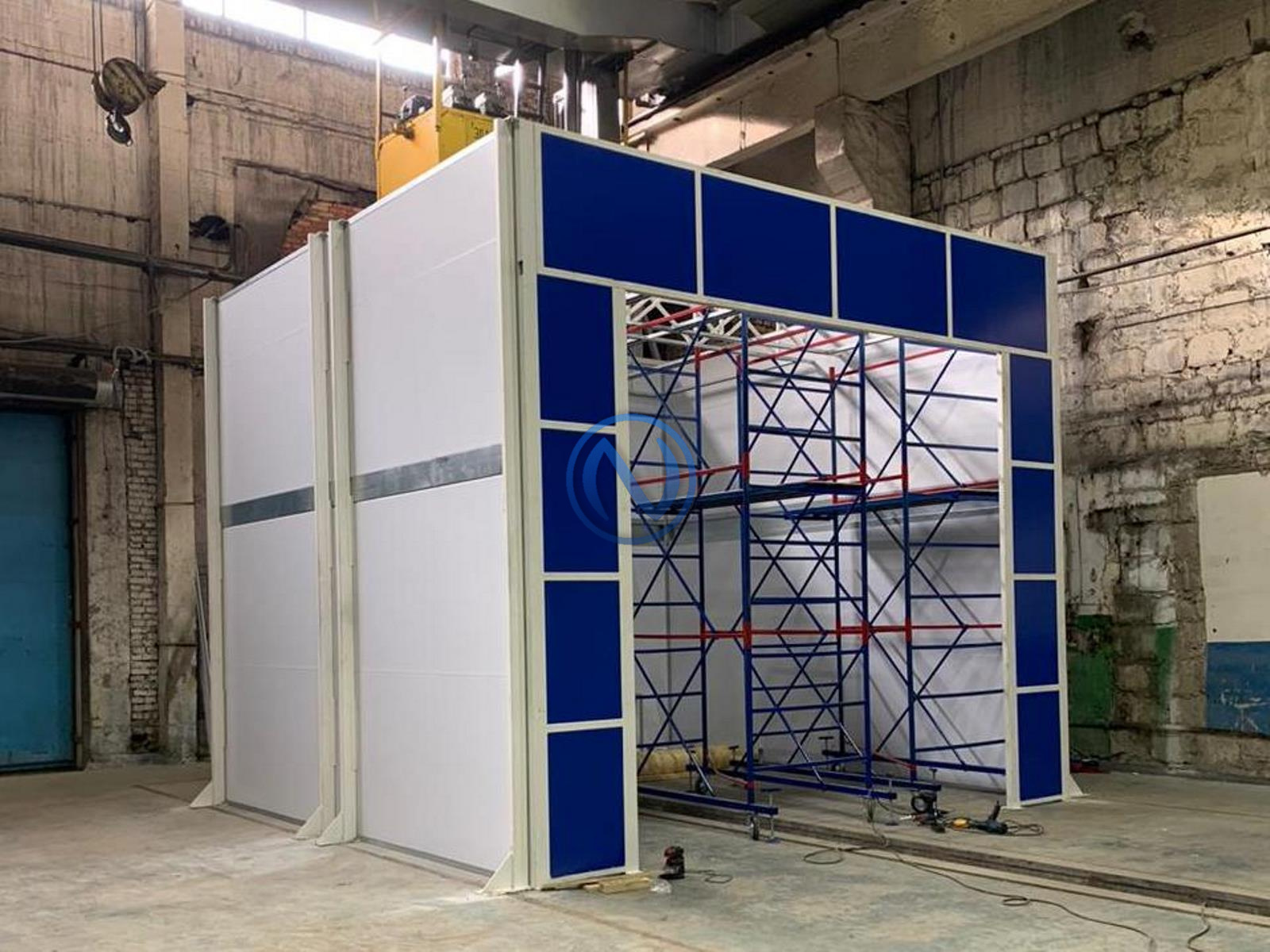

ООО «СЗМК» начало сборочно-монтажные работы с установки камеры размером 5’000 x 5’000 x 4’000 мм.
Поставленный Заказчику комплект для сборки камеры включает в себя:
- металлический каркас с защитным покрытием;

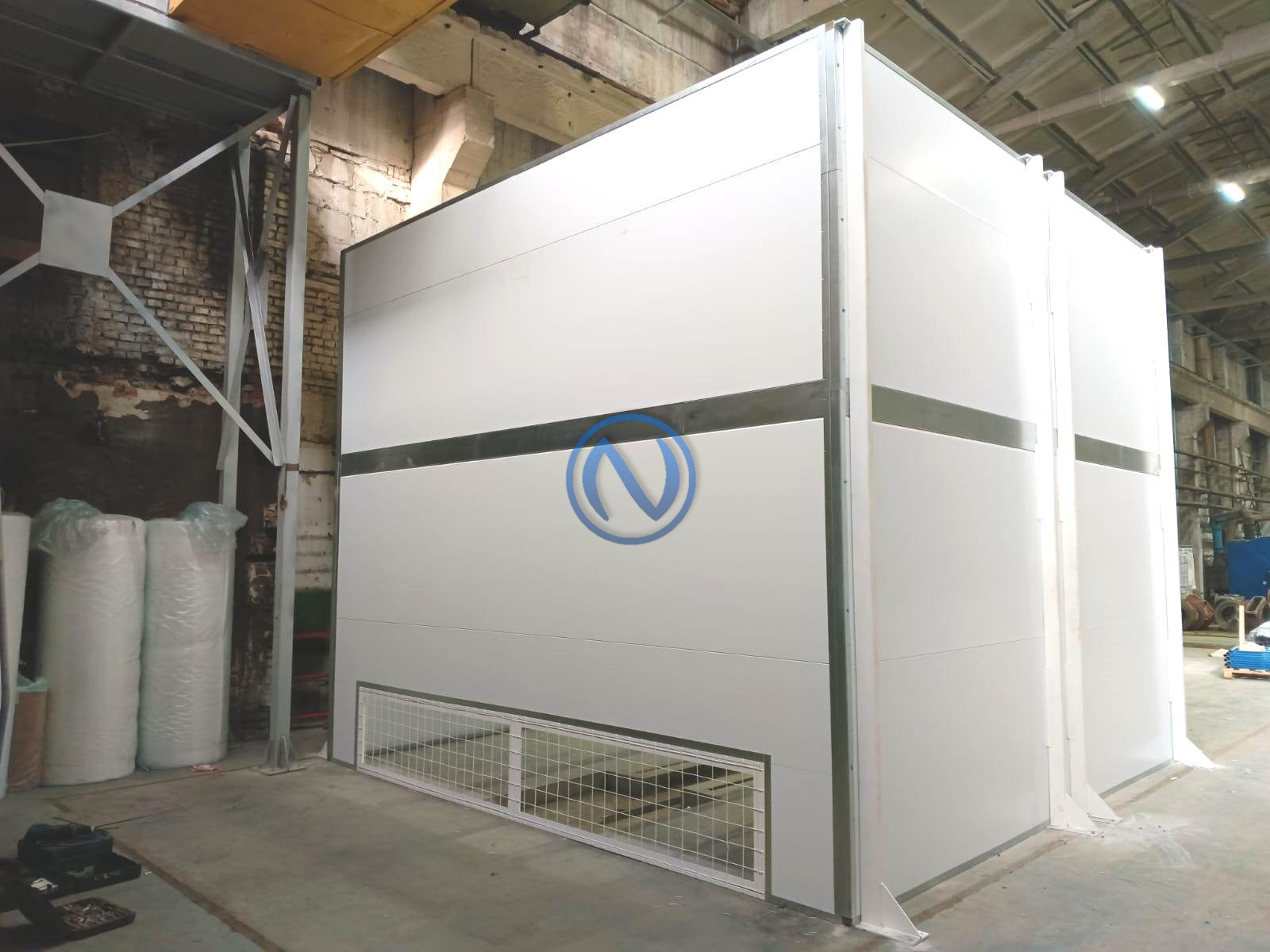

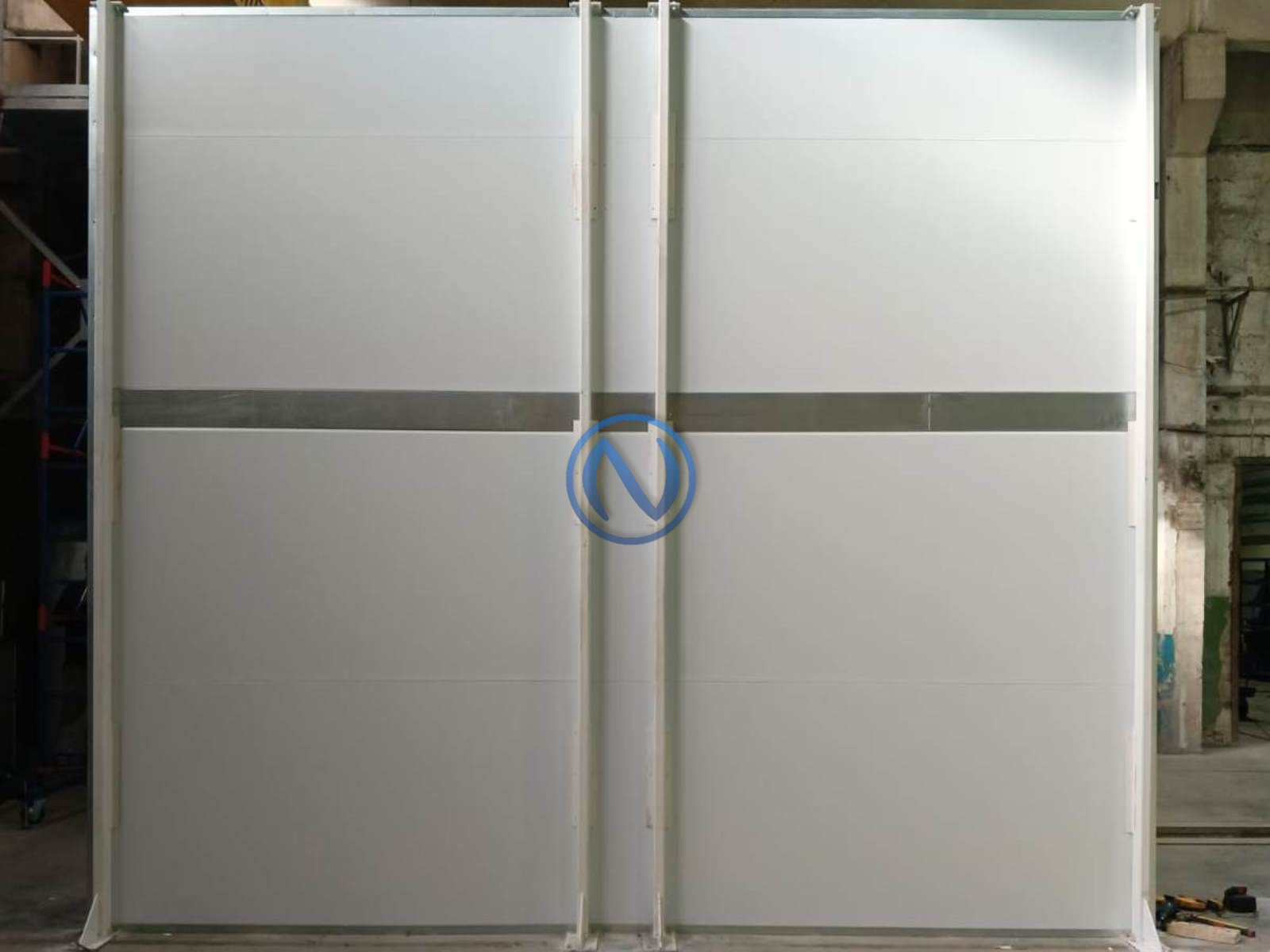

- сэндвич-панели толщиной 50 мм с негорючим минеральным наполнителем и антибликовым защитным покрытием с внутренней стороны;
- теплоизолированный воздухораспределительный приточный пленум со сменными фильтрами тонкой очистки и с лёгкосъёмными решётками на защёлках, обеспечивающий равномерный ламинарный поток в рабочем пространстве камеры;
- комплект вытяжных решёток с фильтрами-краскоуловителями;

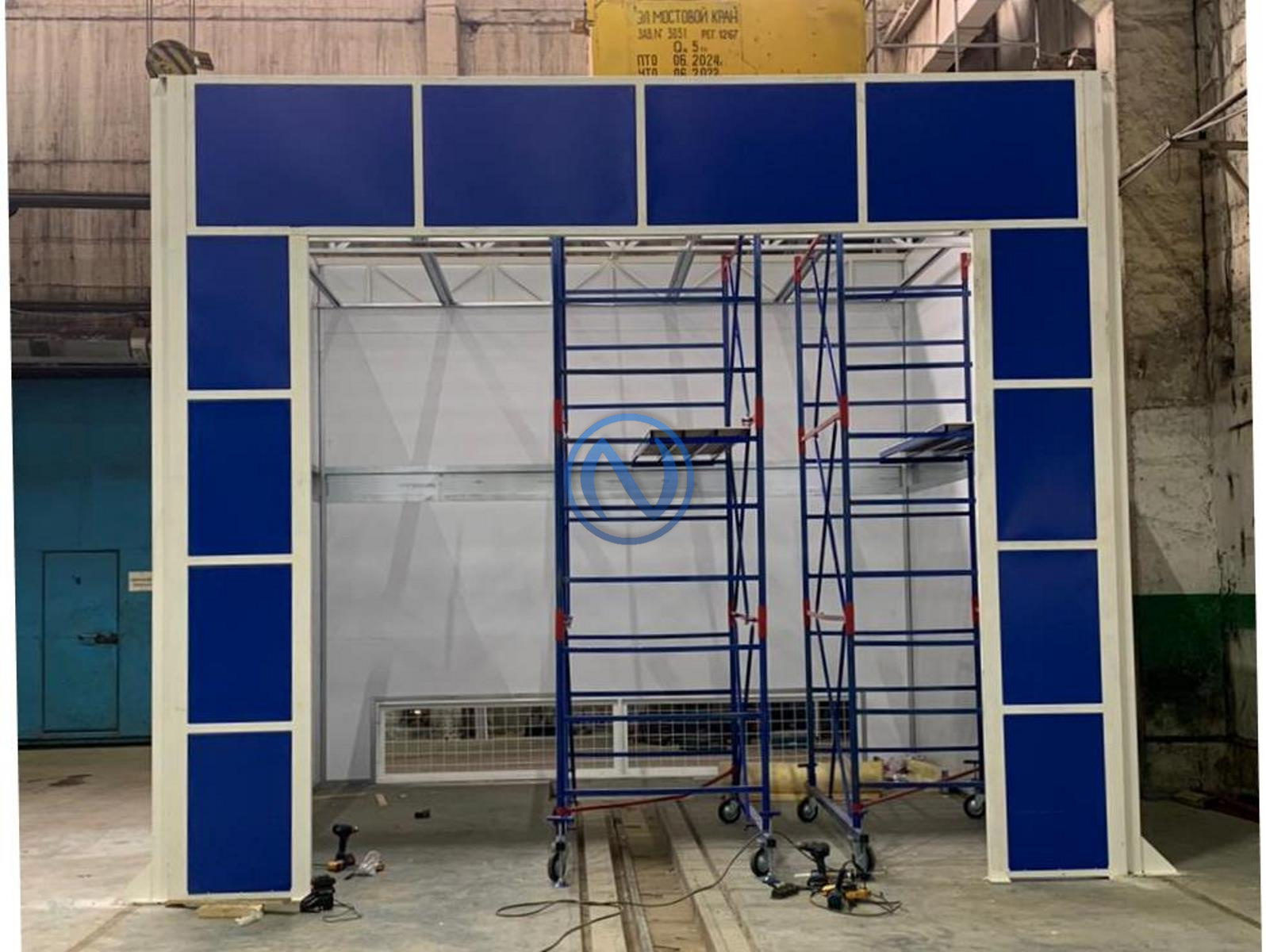

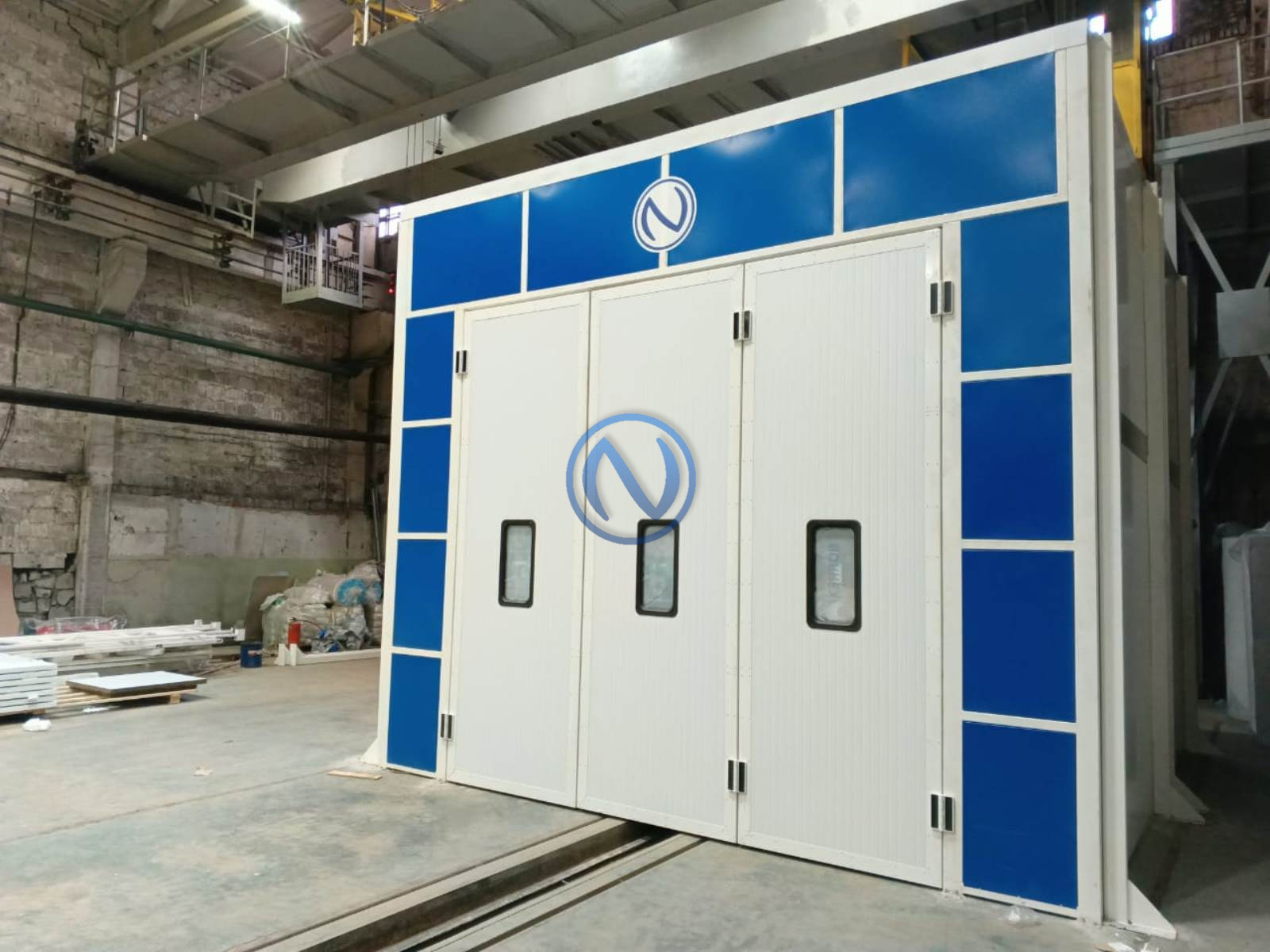

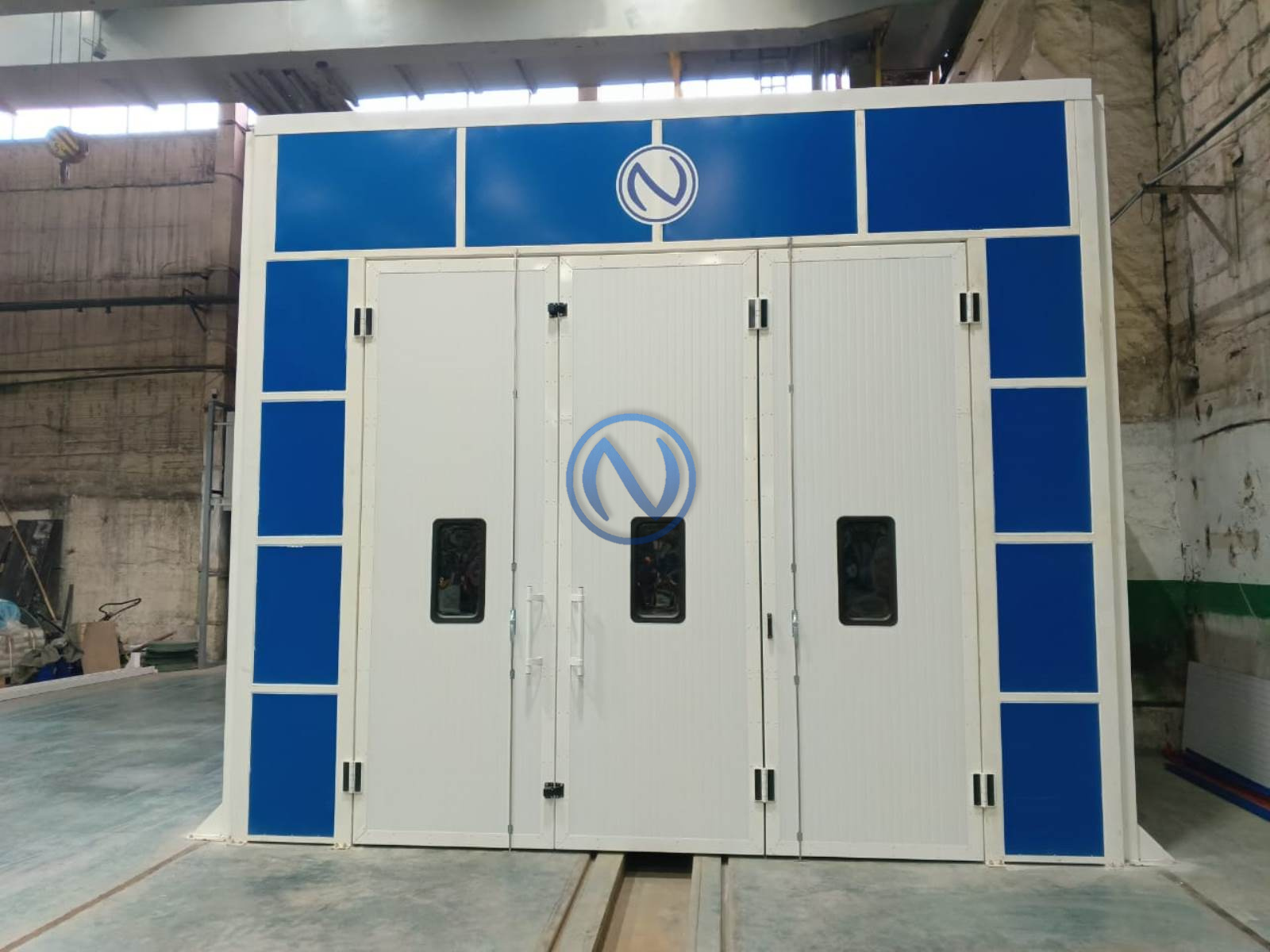

- ворота раскладные (Ш х В проёма) 3000 х 2500 мм;

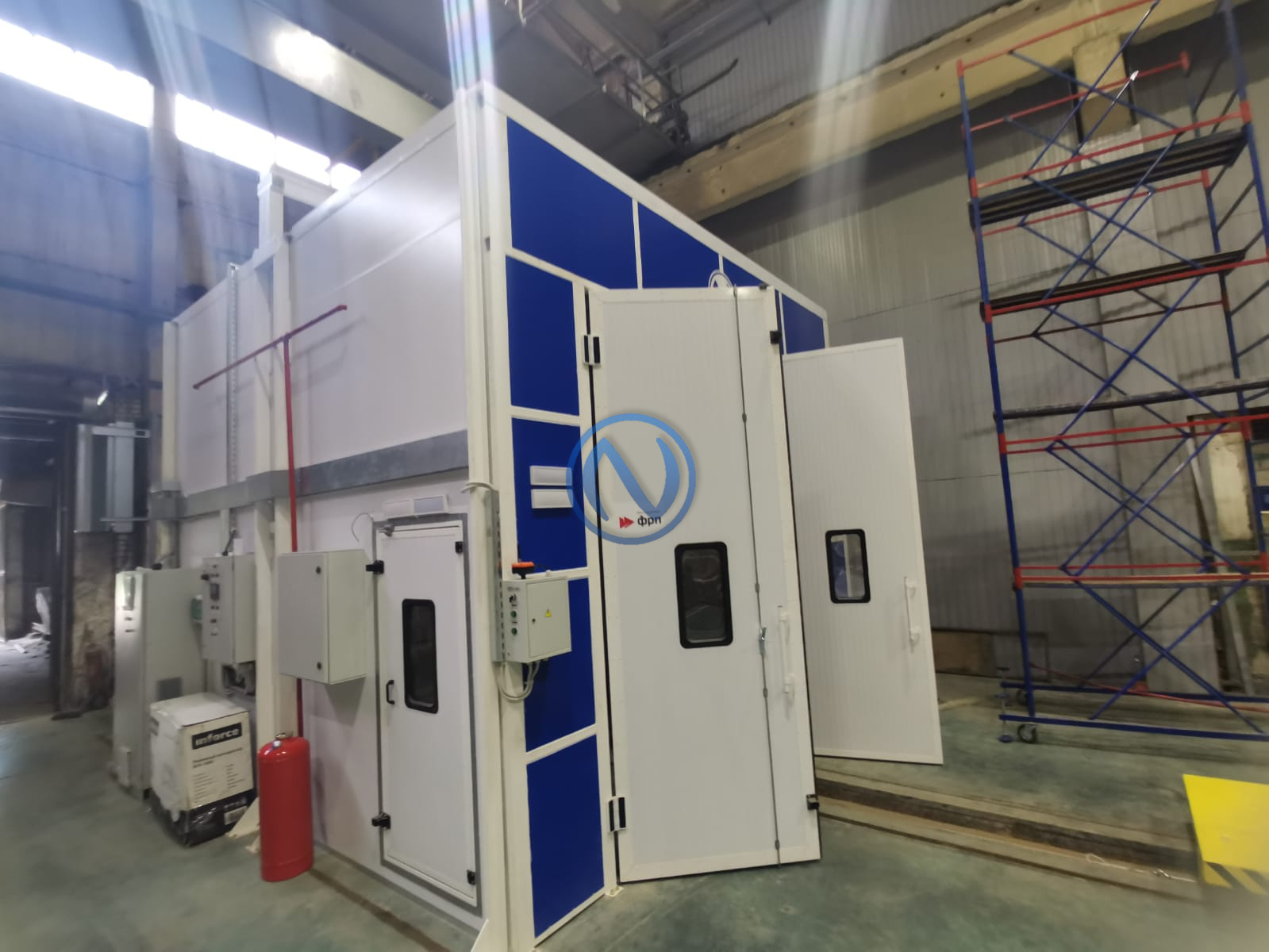

- сервисные двери размером 800 х 2000 мм со смотровым окном и защёлкой «антипаника»;
- комплект светодиодных светильников, обеспечивающих освещённость рабочей зоны камеры (рабочую/максимальную) 750/1000 Лк;
- система подготовки сжатого воздуха на 2 точки быстроразъёмного подключения.
Тепловентиляционная система ОСК обеспечивает нагрев приточного уличного воздуха и циркуляцию в камере с кратностью не менее 120 и скоростью воздушного потока на срезе вытяжных фильтров не менее 0,35 м/с. В составе системы:

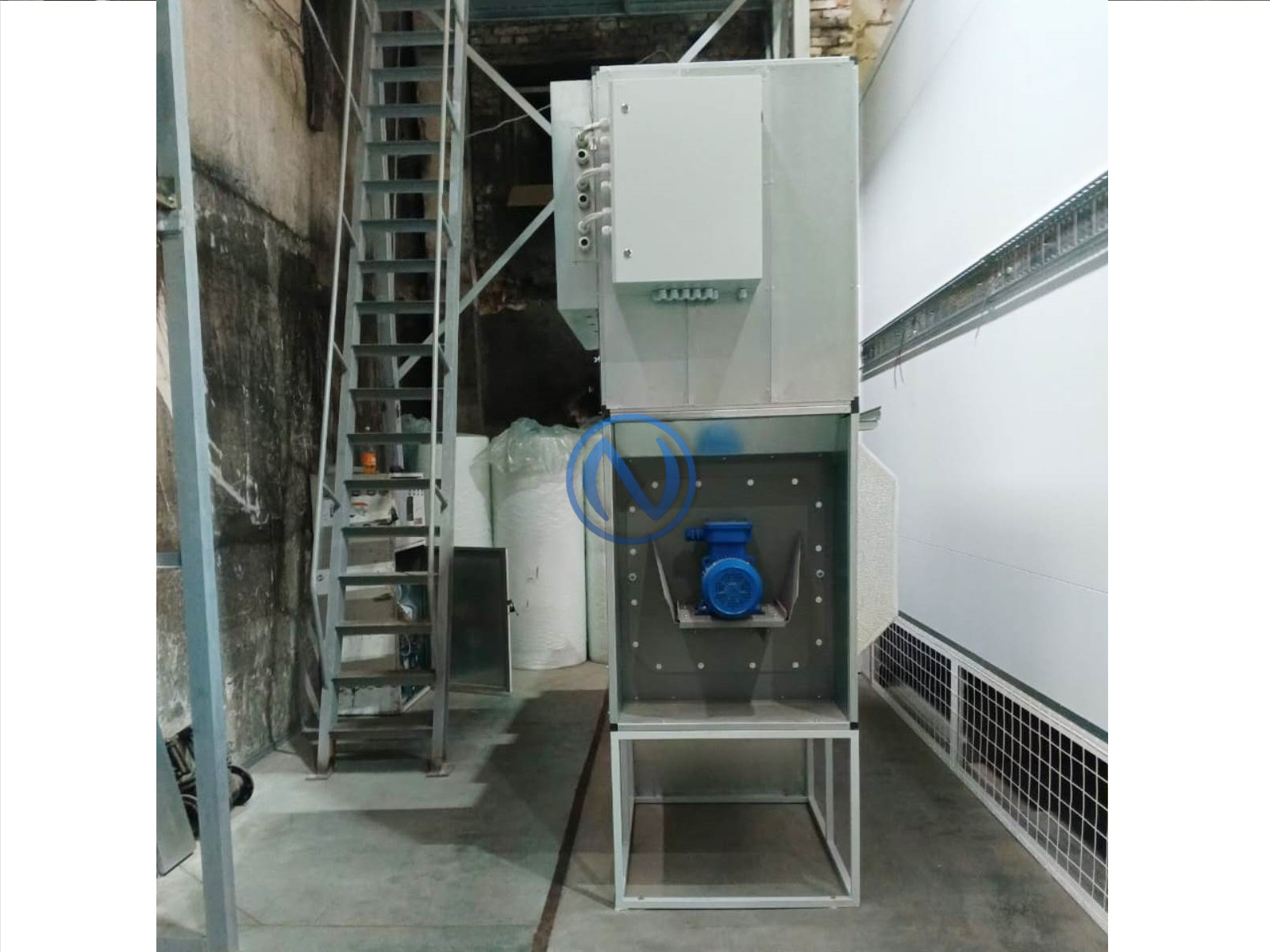

- тепловентиляционный приточно-вытяжной агрегат «Novateck тип «АСУВ-1-Электро» производительностью 18’000 м3/час с предварительным фильтром и тепловым блоком на электроэнергии (блоком ТЭНов) макс. мощностью 180 кВт;
- комплект соединительных воздуховодов (агрегат-пленум)
Система управления ОСК «Nоvateck» обеспечивает задание, автоматическое поддержание и контроль всех необходимых параметров работы камеры (температуры, времени, давления, степени загрязнения фильтров, взаимные блокировки, аварийное отключение и т.д.). В составе системы управления:
- шкаф с устройствами управления электрическим оборудованием камеры;
- микропроцессорная система управления на базе программируемого логического контроллера;
- устройства плавного пуска электродвигателей приточно-вытяжной вентиляции;
- кнопки управления, световые индикаторы;
- измерительные преобразователи и датчики контроля режимов работы камеры;
- комплект соединительных кабелей и проводов;
Также в комплект поставки включены:
- система автоматического пожаротушения порошкового типа и автоматическая пожарная сигнализация с возможностью интеграции в общецеховую систему;
- компрессорная станция с ресивером 500 л. и осушителем (винтовой компрессор мощностью 5,5 кВт, производительностью 700 л/мин, давлением 8 Бар);

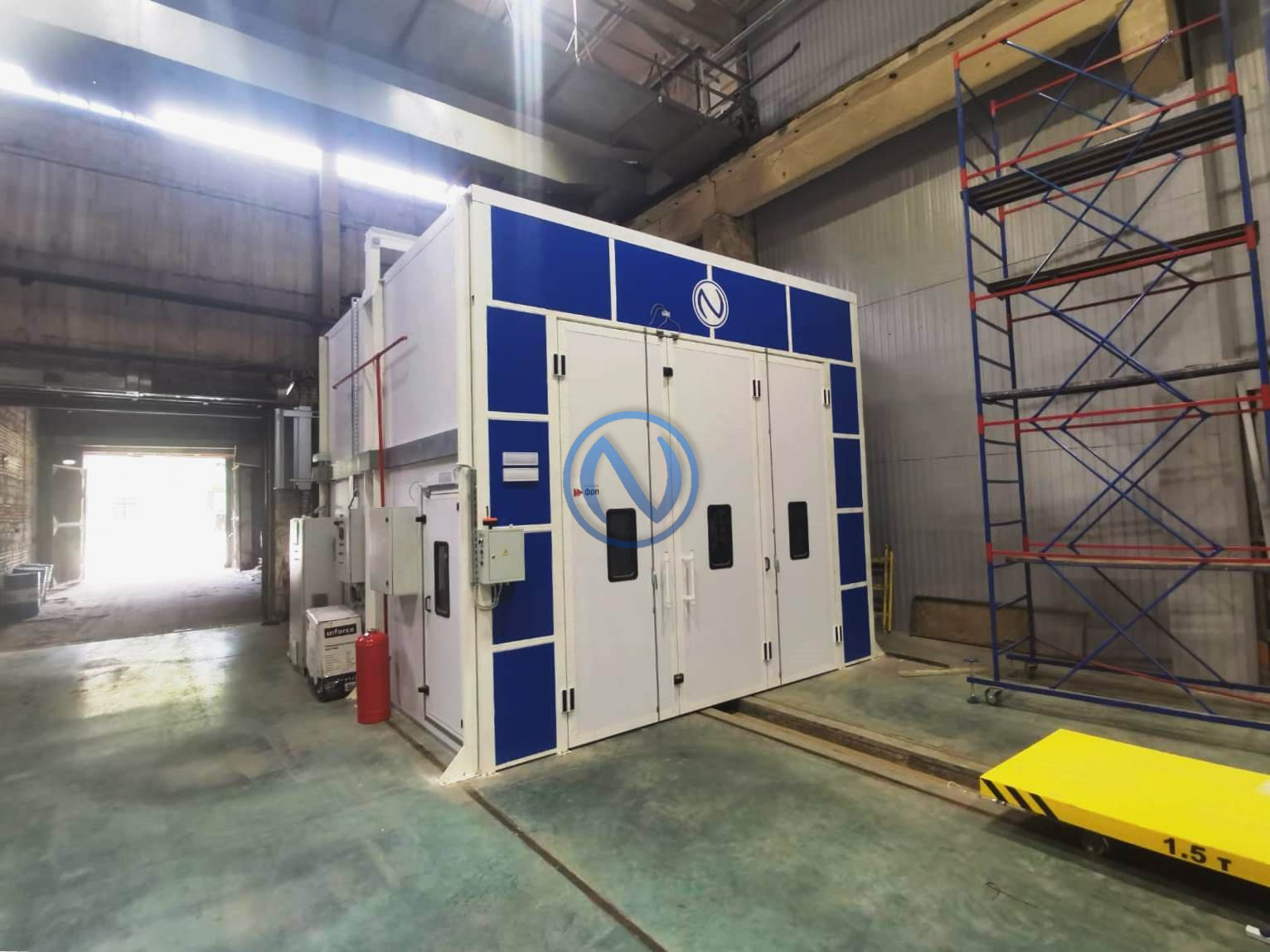

- технологическая передаточная рельсовая тележка рамной конструкции размером 2000х1200х400 мм грузоподъёмностью 1,5 тонны;
- реверсивная транспортная система для технологической тележки (тянущая тросовая лебедка, натяжное устройство, тормозная система с устройством аварийной остановки, пульт управления со звуковой и световой сигнализацией при пуске, движении, аварийных остановах);
Далее, по согласованному с Заказчиком плану производства работ, планируется установка ещё 2-х окрасочно-сушильных камер размером 7’000 x 4’500 x 4’000 мм и 8’800 x 6’000 x 4’000 мм – следите за нашими публикациями на сайте в разделе «Новости».
