Установка автоматического нанесения покрытий горизонтальным манипулятором.

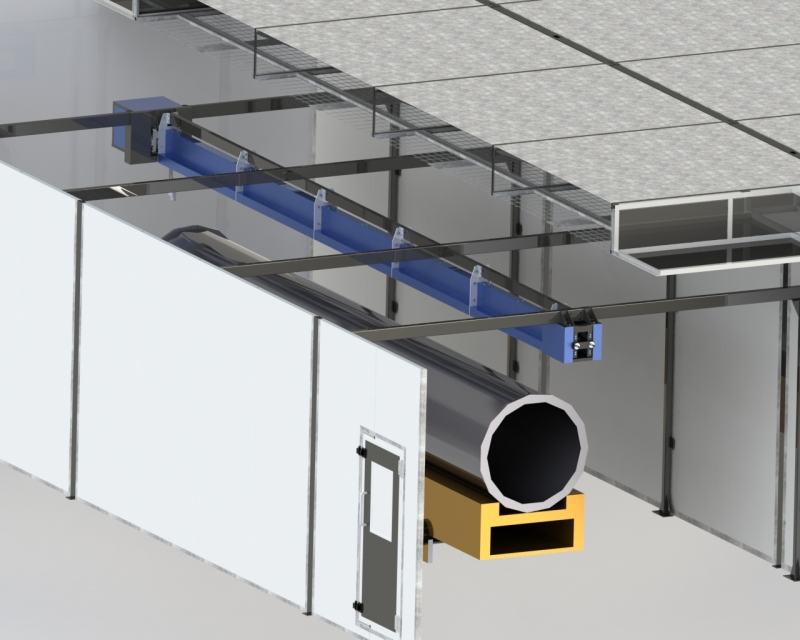

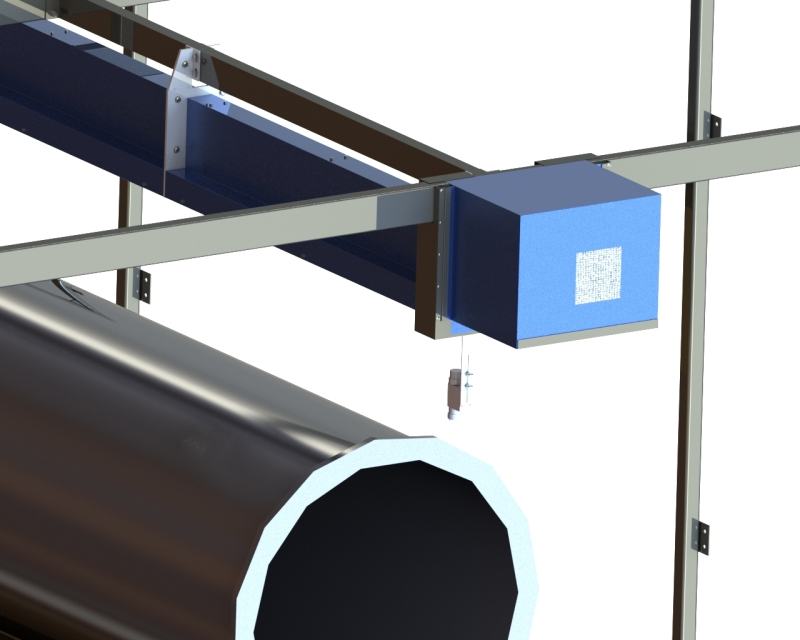

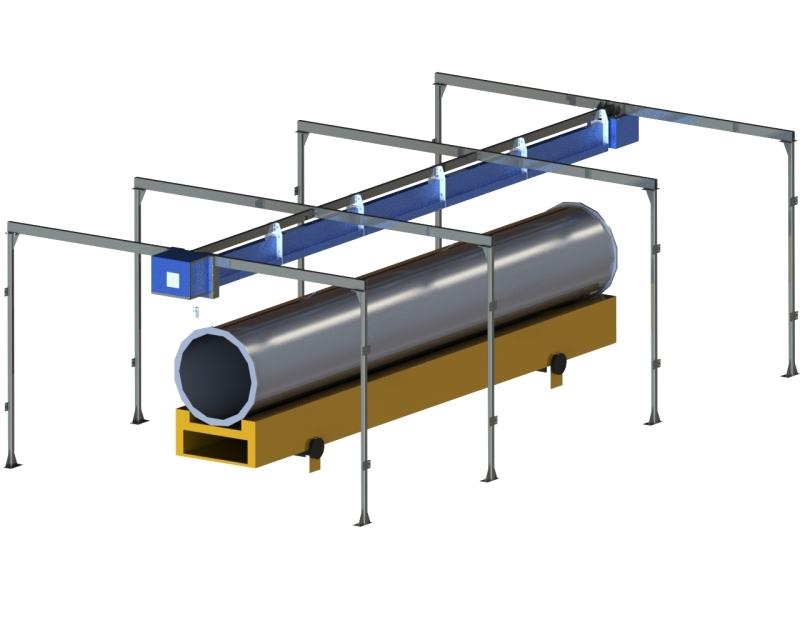

Установка автоматического нанесения покрытий (УАНП) с горизонтальным 3х позиционным манипулятором состоит из:
самонесущего стального каркаса,
зубо-ременной передачи
устройства нанесения покрытий
системы автоматического управления технологическим процессом (АСУТП).
УАНП предназначена для равномерного нанесения покрытий на боковую поверхность изделий в серийных производствах. УАНП устанавливается в окрасочных цехах и может эксплуатироваться как в тупиковых, так и сквозных окрасочных камерах в качестве основного оборудования для поточных линий по обработке изделий (например, может быть установлена, между камерами подготовки и сушки изделий).
Достоинством установки автоматического нанесения является минимальное время покраски изделий, отсутствие персонала в течении технологического процесса и высокое качество нанесения покрытий.
Манипулятор является 3х позиционным, то есть имеется возможность окраски не только плоской поверхности, а и криволинейной. Самонесущий стальной каркас окрашен порошковым способом. Применение зубо-ременной передачи обеспечивает плавность хода и возможность бесступенчатого изменения скорости перемещения в диапазоне 5÷40 м/мин. На манипулятор можно установить до трех устройств нанесения покрытий.
Устройство нанесения покрытий представляет собой совокупность автоматических краскораспылителей, системы подачи материалов и сжатого воздуха. Устройство нанесения покрытий может укомплектовываться под задачи и требования заказчика.
АСУТП включает в себя комплекс устройств (частотные преобразователи, пульты правления, электроклапаны, программное обеспечение, функциональные и защитные датчики) для управления, индикации и контроля совместной работы всего оборудования.
