Манипулятор внутренний

Описание манипулятора внутренней окраски ТВО.1

Манипулятор внутренней окраски ТВО.1 состоит из технологической тележки, устройства нанесения покрытий, системы управления технологическим процессом.

Манипулятор внутренней окраски ТВО.1 предназначен для нанесения покрытий на цилиндрические изделия (диаметром 650-1000 мм, длиной 1000-8000 мм) в серийных производствах. ТВО.1 устанавливается в окрасочных цехах и может эксплуатироваться как в тупиковых, так и проходных окрасочных камерах в качестве основного оборудования для поточных линий по обработке изделий.

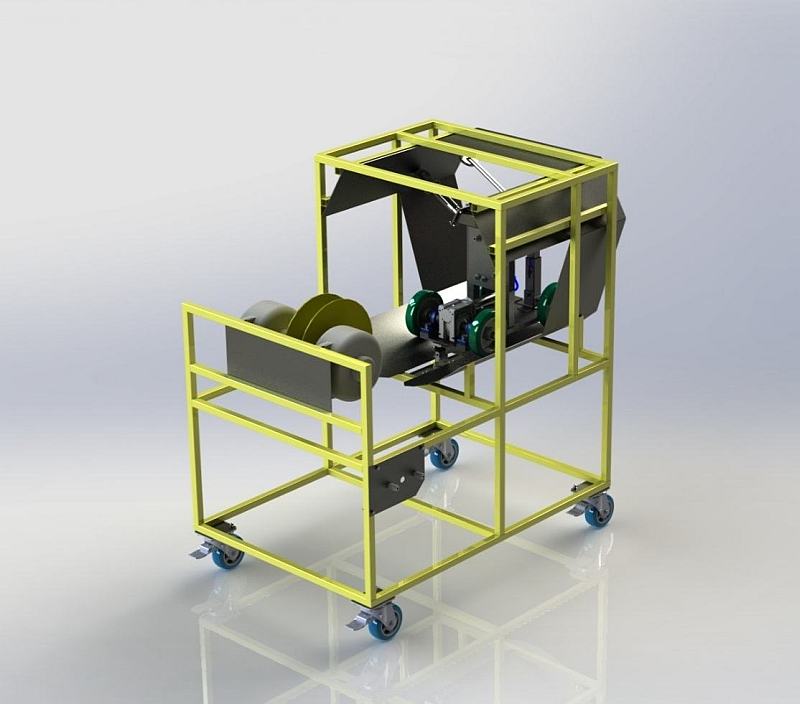

Технологическая тележка представляет собой платформу, имеющую металлический каркас, поворотные колесные опоры, систему натяжения шлангов, элементы системы автоматического управления. Технологическая тележка предназначена для перемещения манипулятора в камере окраски и стыковки устройства нанесения покрытий, установленным на ней с окрашиваемым изделием.

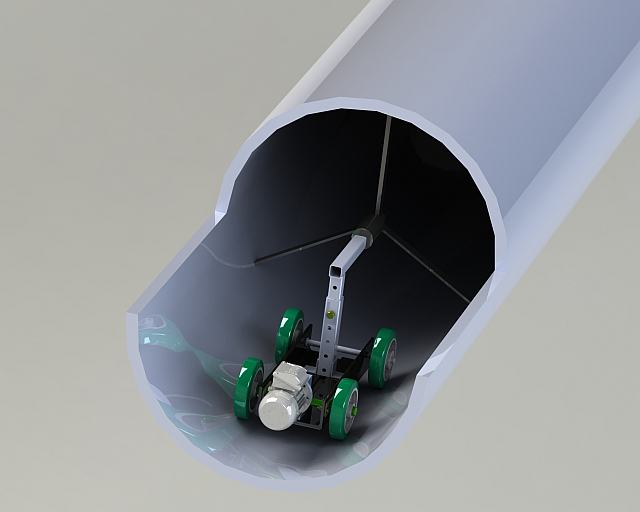

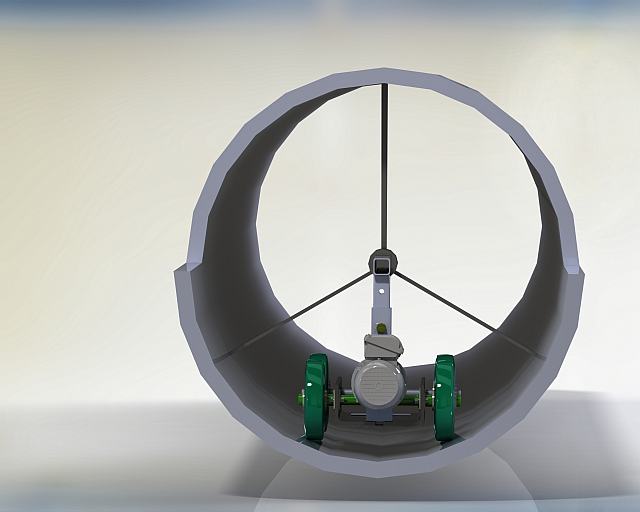

Устройство нанесения покрытий представляет собой платформу, имеющую пневмомеханический привод, состоящий из пневмодвигателя, редуктора и приводных колес. Устройство нанесения покрытий перемещается в окрашиваемом изделии и производит нанесение покрытия.

Система управления технологическим процессом включает в себя комплекс устройств (пульт управления, программное обеспечение, пневматические распределители и т.д.) для управления технологическим процессом окраски, индикации и контроля совместной работы всего оборудования.

Технические характеристики:

Длина                                      1550 мм
Ширина                                  1000 мм
Высота                                         1620 мм
Масса                                         250 кг
Скорость перемещения       0,05-0,4 м/с
Полезный ход                         8,0 м
Мощность пневмодвигателя 600 Вт
Расход воздуха                         1,1 м3/мин
Давление воздуха                  0,6 МПа
Температурный диапазон    +5⁰С-+40⁰С
