Состав оборудования и принцип работы:

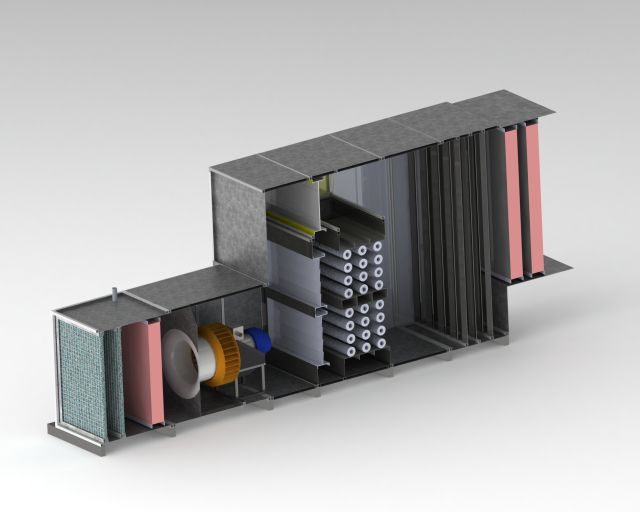

Приточная станция

Приточная станция имеет блочную конструкцию и может комплектоваться в зависимости от нужд заказчика. Блоки, входящие в ее состав:

- блок предварительного фильтрования наружного воздуха
- блок вентиляционный
- нагревательный блок
- блок охлаждения
- блок увлажнения воздуха
- блок рекуперации тепла.
- блок шумопоглощения

Нагрев приточного воздуха осуществляется с применением водяных (паровых) воздухонагревателей за счет подачи горячей воды либо от центральной котельной, либо от автономных водонагревателей.
Охлаждение приточного воздуха осуществляется с применением тех же водяных калориферов за счет подачи в них холодной воды от централизованного водопровода, либо от градирни.

Приточный воздух, проходя через предварительные фильтра, очищается от возможной уличной пыли. Далее воздух нагнетается вентиляционным блоком в нагревательный блок, где подогревается до нужной температуры. После чего воздух увлажняется (при необходимости) и уже с необходимыми климатическими параметрами поступает в помещение или камеру окраски, проходя через блок шумопоглощения.
Если в системе используется рекуператор, то приточный воздух будет подогреваться сразу, после прохождения предварительных фильтров.
Система увлажнения имеет замкнутый водяной контур. Подпитка водой осуществляется из общего водопровода по необходимости.

Направление движения воздушных потоков показано на рисунке 1.

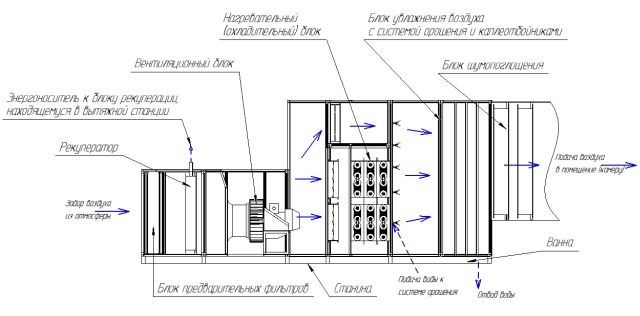

Рисунок 1. Принципиальная схема работы приточной станции

Вытяжная станция

Вытяжная станция имеет так же блочную конструкцию и может комплектоваться в зависимости от нужд заказчика. Блоки, входящие в ее состав:
- блок фильтрования отработанного воздуха
- блок вентиляционный
- блок рекуперации тепла
- блок угольных фильтров.


Отработанный воздух, проходя через фильтрующий материал, очищается от пыли или окрасочного аэрозоля. Далее воздух нагнетается вентиляционным блоком в блок рекуперации (при наличии) где нагревает энергоноситель, далее воздух проходит доочистку угольными фильтрами и выбрасывается в атмосферу.

Направление движения воздушных потоков показано на рисунке 2.

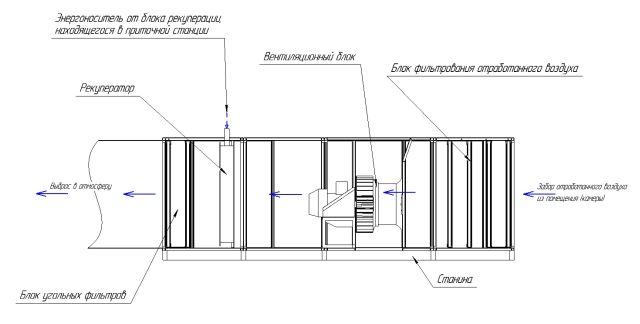

Рисунок 2. Принципиальная схема работы вытяжной станции

Фильтрация воздуха производится тремя группами фильтров.

1. Фильтр предварительной очистки:
- класс G3,
- устанавливается в приточной станции,
- предназначен для фильтрации приточного воздуха.

2. Фильтр-краскоуловитель PAINT-STOP:
- класс G3;
- устанавливается в вытяжной станции;
- предназначен для очистки отработанного воздуха.

3. Угольные фильтра:
- устанавливается на выходе из вытяжной станции,
- предназначен для улавливания паров растворителей, находящихся в отработанном воздухе.

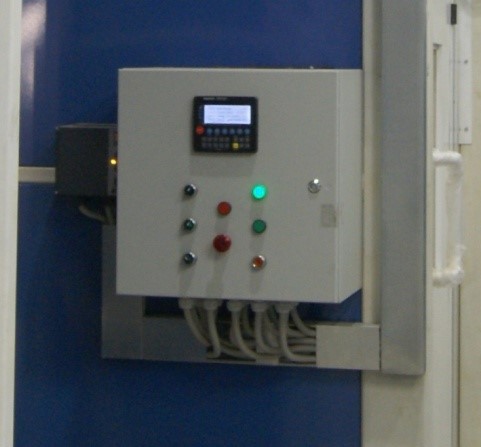

Приточно-вытяжные станции и установки имеют свою систему управлении
диспетчеризации Novateck Console,
позволяющую расширить возможности основной системы управления.

Система управления и диспетчеризации Novateck Console.

Система управления и диспетчеризации Novateck Console (далее именуемая Console) - это программно-аппаратный комплекс, надстраиваемый над стандартной системой управления Novateck для более полного и удобного контроля и управления окрасочно-сушильным оборудованием Novateck. Физически она представляет собой промышленный компьютер, снабженный сенсорным дисплеем для отображения информации и взаимодействия с оператором.
Основные возможности системы Console дублируют возможности стандартной системы управления:
- Запуск и остановка выбранных режимов работы
- Отображение текущей температуры
- Отображение текущего давления
- Отображение текущего процесса, времени до конца, и заданной температуры.
- Редактирование параметров режима
- Отображение и описание аварий и предупреждений.
Для обеспечения безопасности персонала во время работы, внутри камеры предусмотрена кнопка аварийного отключения.
Все основные возможности, реализованные в системе Console, имеют простой интуитивный интерфейс, визуальные органы управления имеют психоориентированную цветовую гамму для улучшенного отображения и запоминания.
Дополнительные возможности системы Console по сравнению со стандартной системой управления:
- Отображение графика изменения температуры во времени
- Наглядное представление в виде визуальной модели работы каждого агрегата в режиме реального времени
- Отображение детальной информации по каждому агрегату: Общий мотопробег, мотопробег каждого двигателя, наработка фильтров.
- Отображение Журнала запуска режимов, Журнала аварий, Журнала оператора
- Разграничение прав доступа на уровне пользователей (маляр, оператор, тех сервис и т.д.)
- Расширенная справка по авариям и методам их устранения.
- Подключение и отключение агрегатов «на лету»
- Более полный и точный контроль заданных параметров работы, за счет использования более сложных и интеллектуальных математических моделей и алгоритмов.
Система Novateck Console является штатной системой управления и диспетчеризации процессов и поставляется в комплекте с камерами.

Степень защиты шкафов и пультов управления - IP 54
