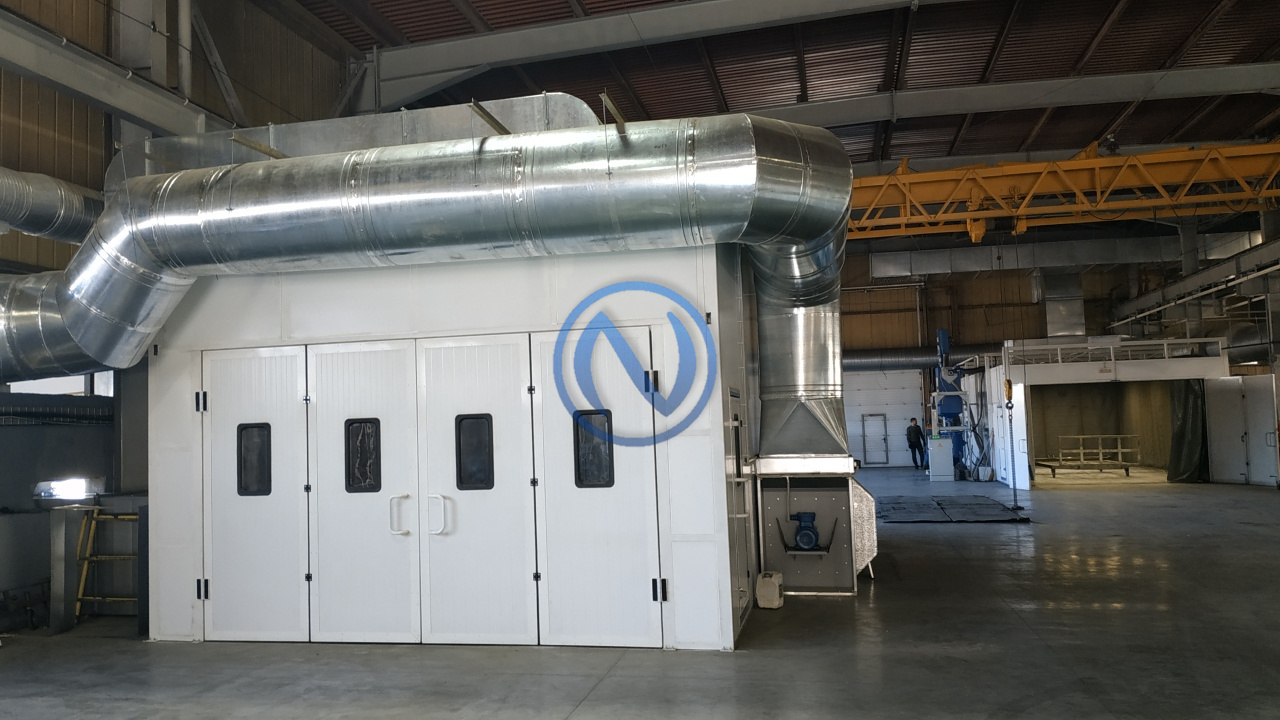

В марте 2020 года ООО "СЗМК" заканчивает сдачу на объекте Заказчика в г. Барнаул Дробеструйной камеры тупикового типа внутренними рабочими 10 х 5 х 3 м.
Камера смонтирована в цехе по производству сельхозтехники и предназначена для абзивоструйной обработки сварных конструкций, подлежащих дальнейшей грунтовке и окраске.

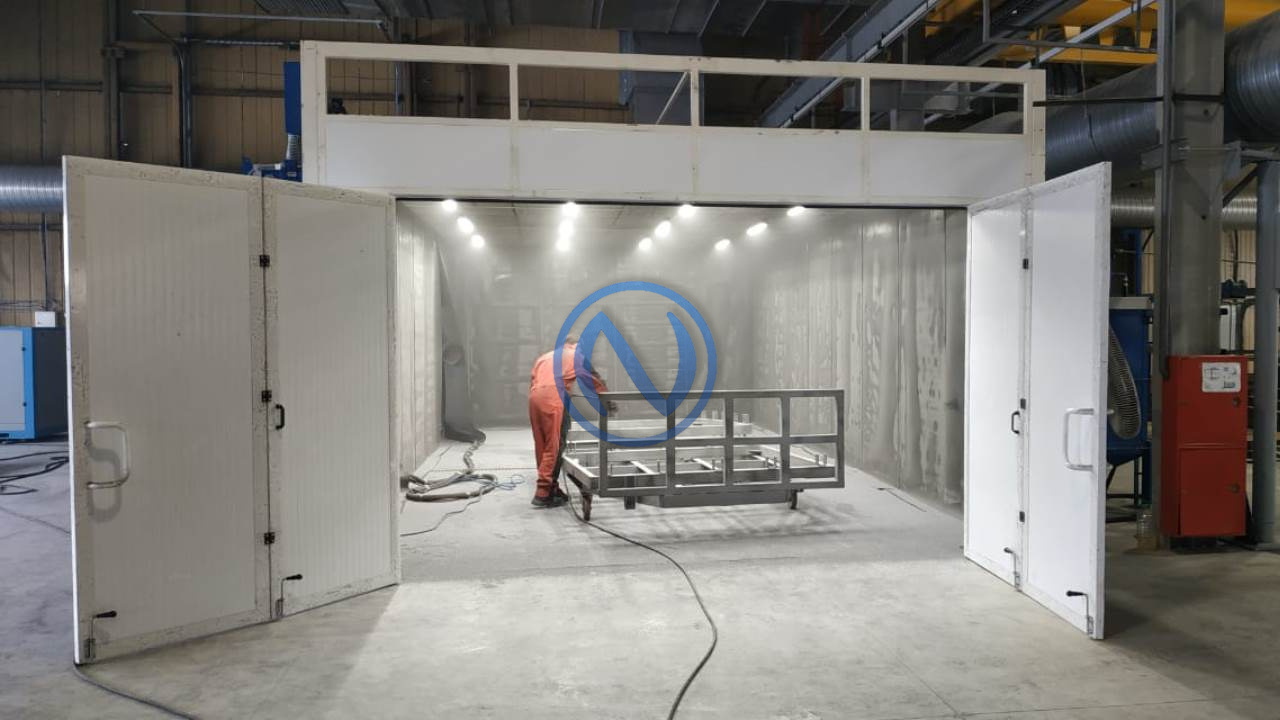

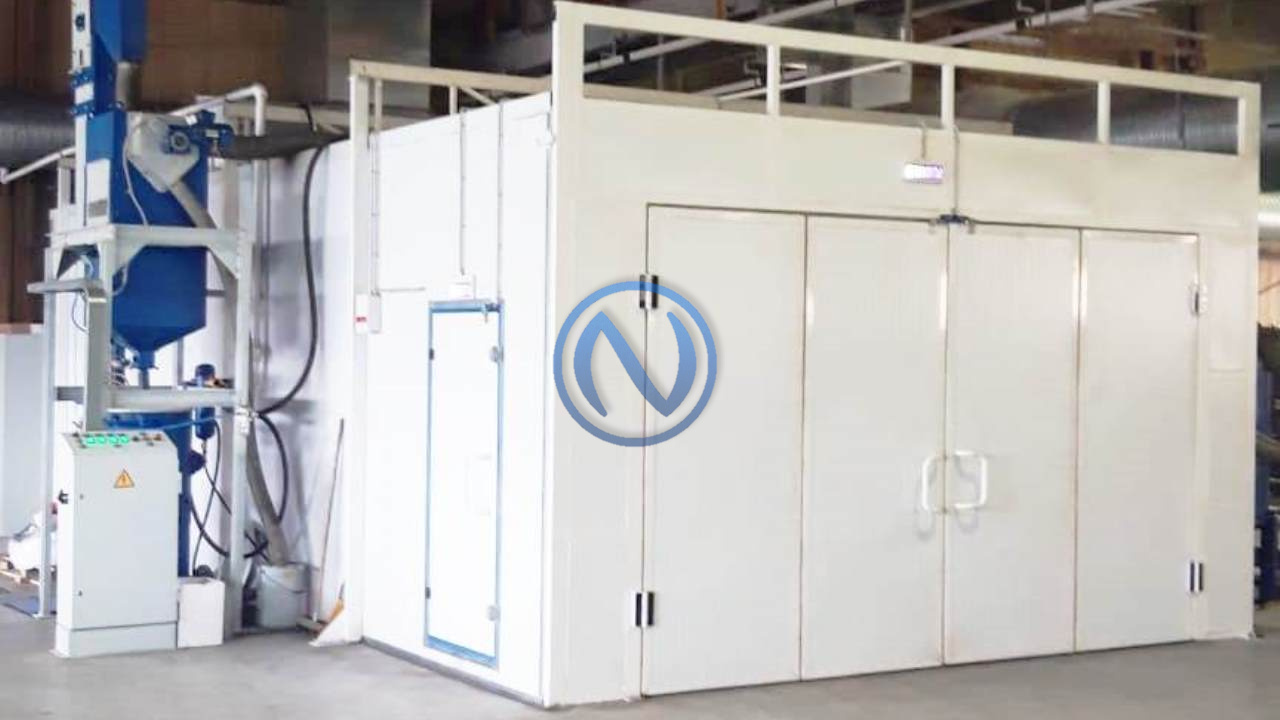

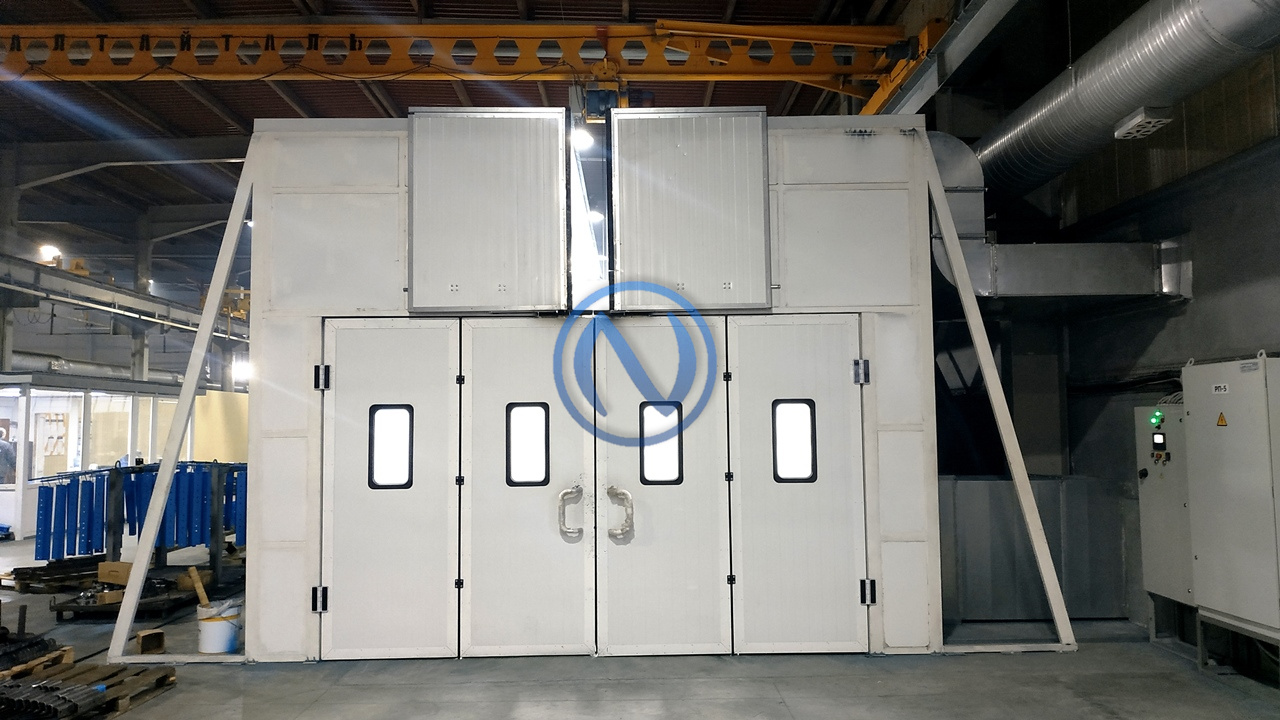

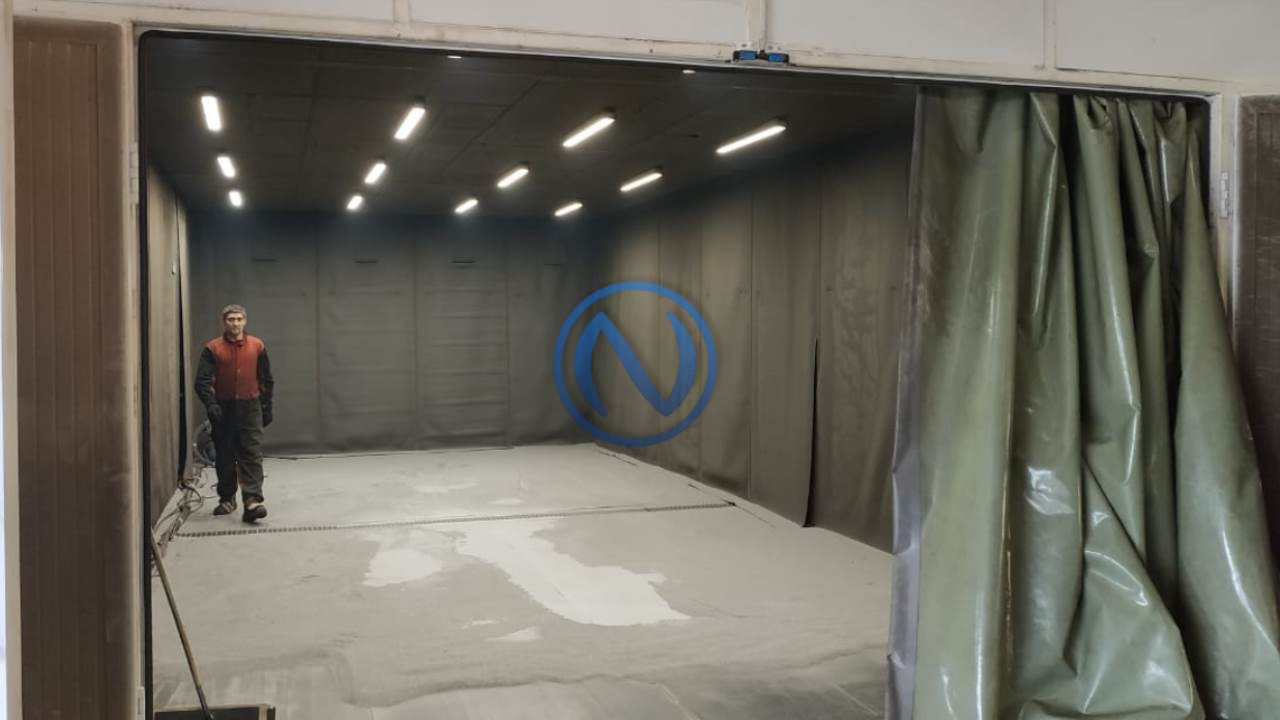

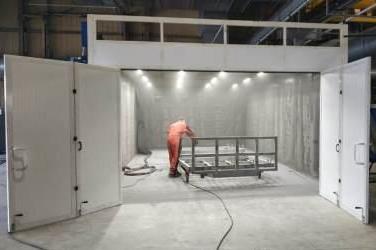

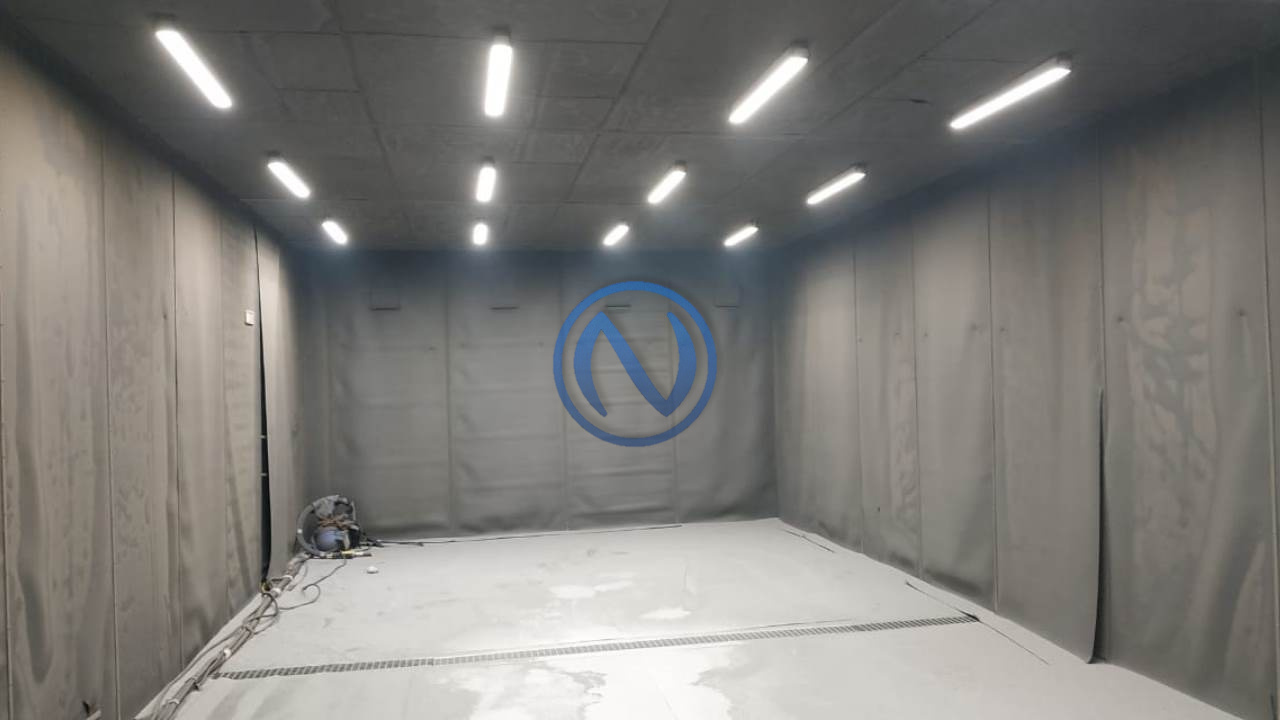

Распашные загрузочные ворота установлены с фронтальной стороны камеры. Для оператора предусмотрены две сервисные двери, а боковые стены и потолок камеры защищены резиной.
Система рециркуляции абразивного материала шнекового типа, размещённая в полу камеры. Стальная дробь в процессе обработки изделия через защитные сетки пола камеры попадает в выемку, а оттуда на шнековый транспортёр, который перемещает ее к виброситам, и далее к Элеватору, который обеспечивает подъём абразива из нижней части и перемещение его к очистителю абразива.

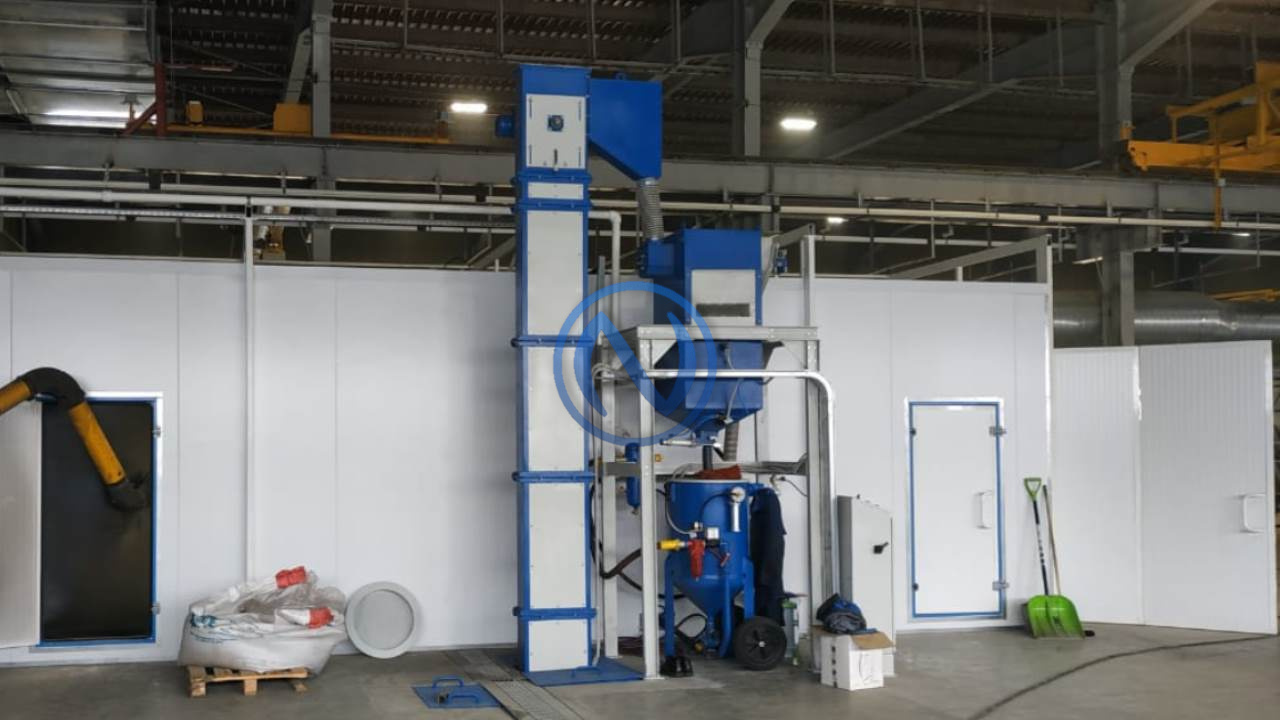

Ковшовый элеватор представляет собой сборную стальную конструкцию из листового металла и профилей. Подъём абразива осуществляется ковшами, изготовленными из стали, закреплёнными на ленте элеватора. Лента элеватора изготовлена из специальной, стойкой к истиранию резины на текстильной основе, приводится в действие мотор-редуктором, который установлен в верхней части элеватора, там же расположен механизм натяжения ленты элеватора. За исправностью хода элеватора следит датчик, способный остановить элеватор в случае проскальзывания ленты.

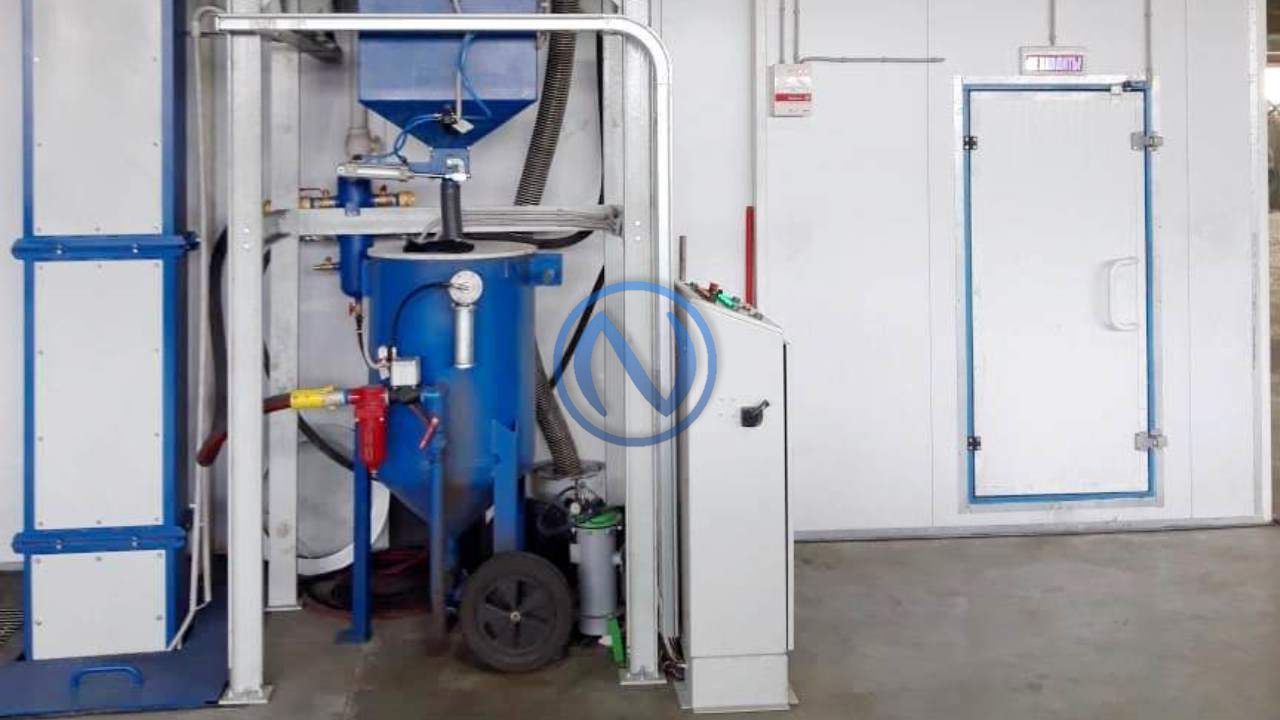

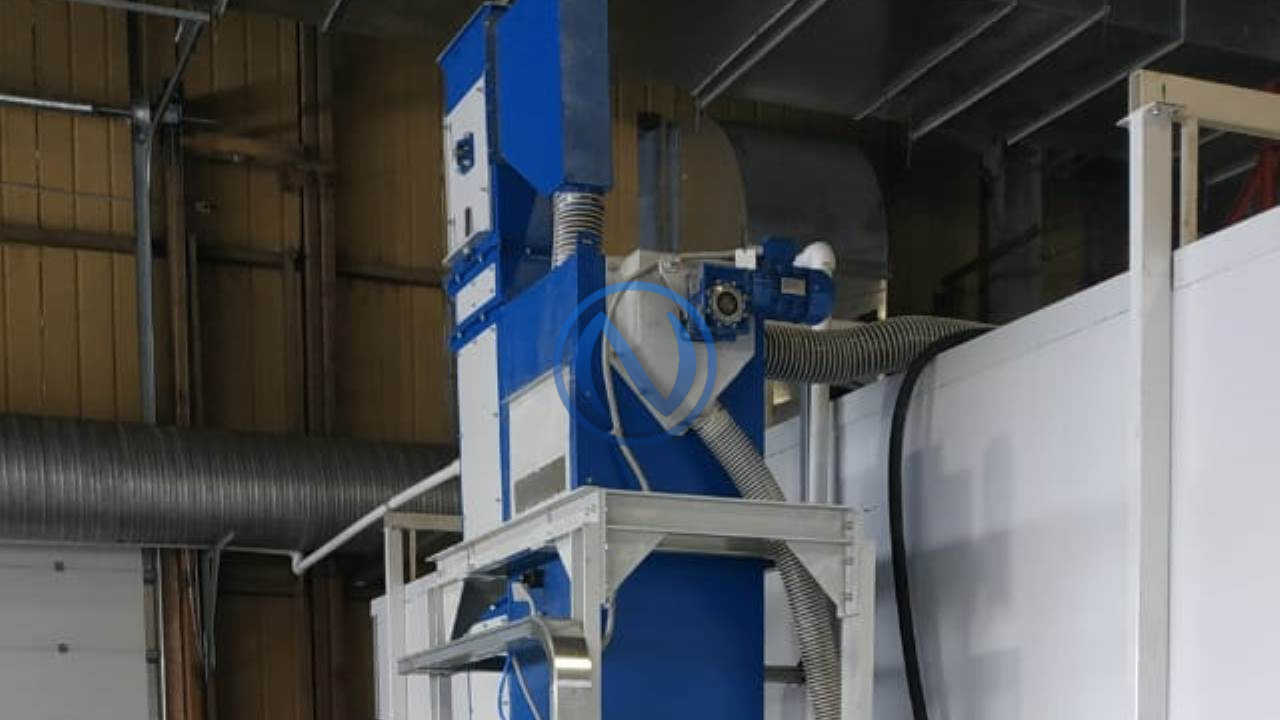

Очиститель абразива, установленный над напорными дробеструйными установками служит для очистки дроби от различных загрязнений (окалина, старые лакокрасочные покрытия и т.д.). Конструктивно изготовлен с системой двухступенчатой очисткой:
- Первая фаза - отделение грубых частиц при помощи вибро-сита.

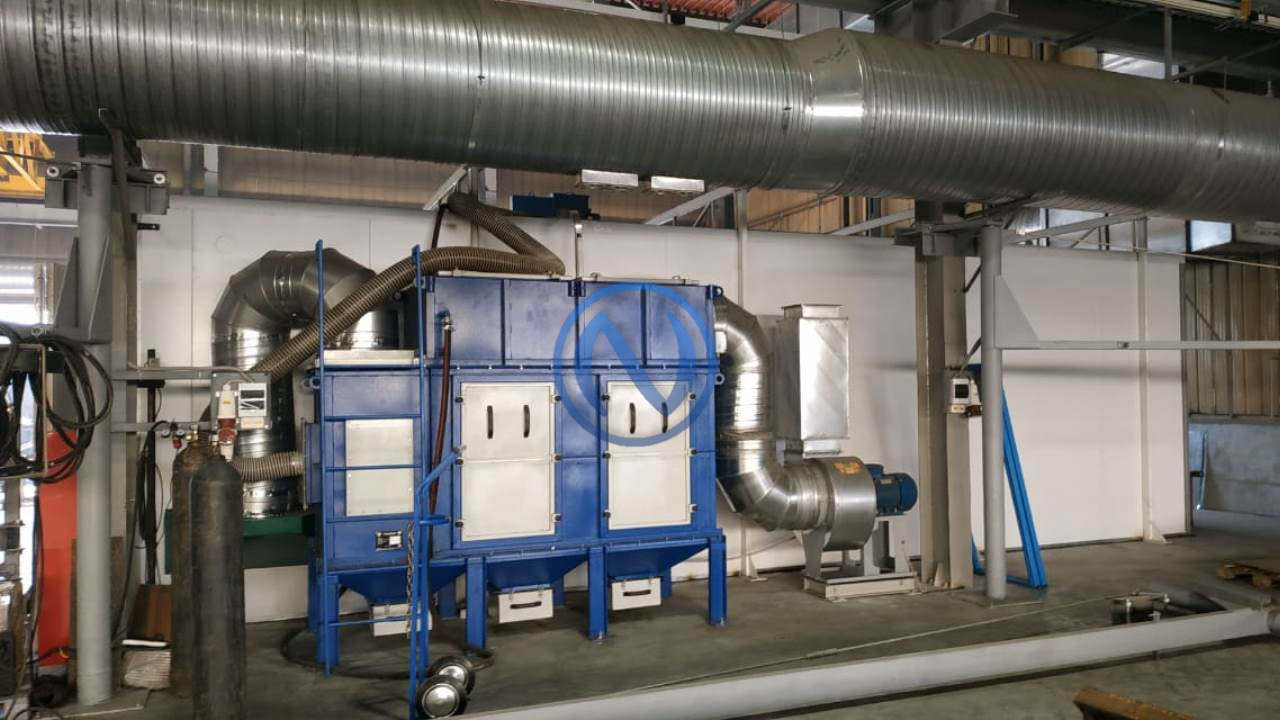

- Вторая фаза - сепарация мелких и пылевых частиц с помощью воздушного потока, воздух, несущий частицы пыли, отсасывается к фильтру, где тщательно очищается. После чего дробь поступает в бункер накопитель с раздачей на дробеструйную установку.
Бункер абразивных материалов – делает резерв для безостановочной подачи абразива.
